Глава 3. Световые явления



§ 53*. Вогнутые зеркала и их применение

    Каков характер изображения предмета в плоском зеркале?

    Каково назначение телескопа?

1. Кроме плоских зеркал в практике часто используются зеркала, имеющие искривлённую поверхность. Таким зеркалом, например, является хорошо отполированная столовая ложка. Если смотреть в неё, поворачивая её то выпуклой, то вогнутой стороной, можно увидеть своё изображение. Однако это изображение будет искажённым.

Выясним, как получается изображение в зеркале, имеющем искривлённую поверхность. Для простоты будем рассматривать сферические зеркала, т. е. такие, которые являются частью поверхности полого шара.

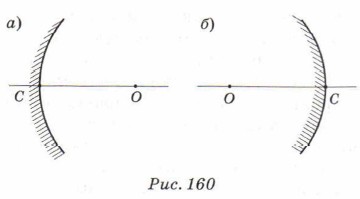

Зеркало, изображённое на рисунке 160, а, — вогнутое; зеркальной у него является внутренняя вогнутая поверхность полого шара. Зеркало, изображённое на рисунке 160, б, — выпуклое; у него зеркальная — внешняя выпуклая поверхность полого шара. Точку С называют полюсом зеркала; точку О — оптическим центром; СО — радиус зеркала; прямая СО — главная оптическая ось зеркала.

    сферические зеркала

2. Проделаем опыт, используя оптическую шайбу. В центре диска установим вогнутое зеркало. Направим на зеркало пучок света, параллельный главной оптической оси. Пучок света, отразившийся от зеркала, сойдётся в точке F, лежащей на главной оптической оси (рис. 161). Эту точку называют главным фокусом зеркала. Если в точку пересечения отражённых лучей поставить лист бумаги, то на нём мы увидим яркое пятно. Это пятно является действительным изображением источника света. Расстояние FC называют фокусным расстоянием зеркала. Оно равно половине радиуса зеркала.

    главным фокусом зеркала.

Если источник света расположить в фокусе зеркала, то отражённые лучи будут параллельны его главной оптической оси.

3. Вогнутые зеркала применяются тогда, когда возникает необходимость создать параллельный пучок света. В этом случае источник света, например лампочку, помещают в фокусе F зеркала (рис. 162), тогда отражённые от него лучи будут параллельными. Этот способ получения параллельных световых пучков используется в фарах автомобилей, прожекторах. Названные устройства позволяют освещать местность на довольно больших расстояниях.

Поворачивая прожектор, можно менять направление светового пучка.

    направление светового
