Лабораторная работа № 13



Изучение явления преломления света

    Цель работы:

исследовать зависимость угла преломления света от угла падения.

    Приборы и материалы:

плоскопараллельная пластина со скошенными гранями, линейка, транспортир, лист миллиметровой (можно писчей) бумаги, лист картона, циркуль, четыре булавки, кнопки.

    Порядок выполнения работы

1. Прикрепите кнопками лист миллиметровой бумаги к картону. Начертите циркулем окружность и проведите её горизонтальный диаметр (рис. 171).

    Рис. 171

2. Положите стеклянную пластину так, чтобы её большее основание совпало с этим диаметром. В центре окружности вертикально поставьте булавку 1. Булавку 2 установите в любой точке окружности над пластиной.

3. Поставьте булавку 3 по другую сторону пластины вплотную к ней так, чтобы все три булавки закрывали друг друга.

4. Поставьте булавку 4 на окружности под пластиной так, чтобы она находилась на той же прямой, что и первые три.

5. Выньте булавки, очертите контур пластины и снимите её с бумаги.

6. Проведите через следы булавок падающий луч, преломлённый луч, проходящий через пластину, и преломлённый луч, выходящий из пластины.

7. Изменяя угол падения, повторите опыт.

8. Измерьте углы падения и преломления. Результаты измерений занесите в таблицу 29.

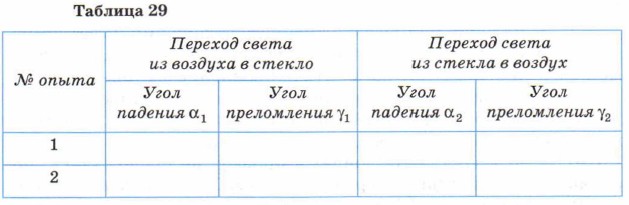

    Таблица 29

9. Сделайте выводы: о зависимости угла преломления от угла падения; о соотношении между углами преломления и падения при переходе света из среды оптически менее плотной в среду оптически более плотную и из среды оптически более плотной в среду оптически менее плотную.
