Глава 3. Световые явления



§ 57. Линзы, ход лучей в линзах

    Почему призма может повернуть световые лучи?

1. Вы конечно же знакомы с фотоаппаратом и умеете пользоваться; может быть, знакомы с киноаппаратом и диапроектором. Возникает вопрос: каким образом с помощью этих приборов создаётся изображение предметов?

В конструкции каждого из них имеется линза. Именно она преломляет падающие на неё лучи и позволяет получать изображения предметов.

Линзой называют прозрачное тело, ограниченное двумя сферическими поверхностями.

Иногда одна из поверхностей может быть плоской.

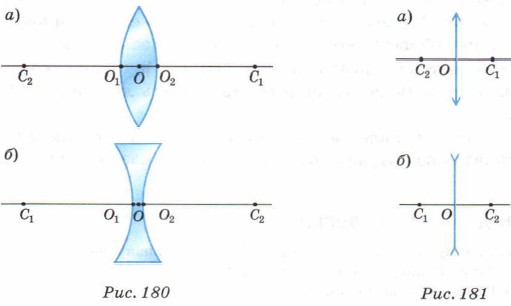

Линза, у которой середина толще, чем края, является выпуклой (рис. 180, а); она собирает падающий на неё пучок света и поэтому называется собирающей.

Линза, у которой края толще, чем середина, — вогнутая (рис. 180, б); она рассеивает падающий на неё свет и поэтому называется рассеивающей.

    собирающая и рассеивающая  линзы

На рисунке 181 показано, как на чертеже изображают собирающую (а) и рассеивающую (б) линзы.

Линию, проходящую через центры сферических поверхностей С1 и С2, ограничивающих линзу (см. рис. 180), называют главной оптической осью.

Мы будем рассматривать линзы, толщина которых очень мала по сравнению с радиусами поверхностей. Такие линзы называют тонкими. Для этих линз вершины сферических поверхностей (точки O1 и 02) практически совпадают, и эту точку называют оптическим центром линзы — точка О (см. рис. 180 и 181).

2. Рассмотрим ход лучей в тонкой собирающей линзе. Для этого поместим в центр оптической шайбы линзу (рис. 182), направим на неё луч света вдоль главной оптической оси. Луч пройдёт через линзу без преломления. Направим луч света через оптический центр под некоторым углом к главной оптической оси; луч также не изменит своего первоначального направления.

    Рис. 182
