Лабораторная работа № 14



Изучение изображения, даваемого линзой

    Цель работы:

исследовать изображение, даваемое линзой, в зависимости от положения предмета относительно линзы.

    Приборы и материалы:

собирающая линза, лампочка на подставке, экран, линейка, лабораторный источник питания, ключ, соединительные провода.

    Порядок выполнения работы

1. Определите фокусное расстояние линзы. Для этого при помощи линзы получите на экране чёткое изображение какого-либо удалённого предмета. Расстояние от линзы до изображения равно фокусному расстоянию. Определите оптическую силу линзы.

2. Поместите горящую электрическую лампочку на расстоянии d, большем, чем двойное фокусное расстояние линзы. Получите на экране чёткое изображение лампочки. Измерьте расстояние от линзы до изображения ƒ, размеры лампочки и размеры её изображения. Запишите результаты в таблицу 30.

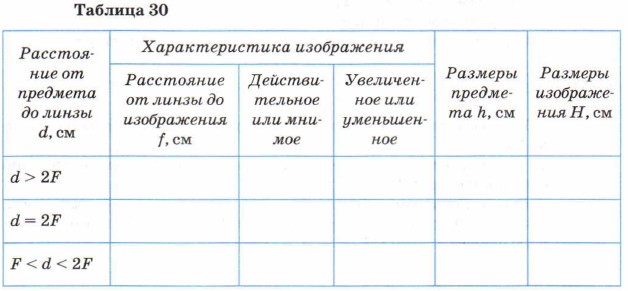

    Таблица 30

3. Поместите лампочку на расстоянии, равном двойному фокусному, затем — на расстоянии, большем фокусного и меньшем двойного фокусного. В каждом случае получите изображение и выполните те же измерения, что в п. 2.

4. Для каждого случая постройте ход лучей в линзе.

5*. Дополнительное задание. Вычислите увеличение линзы в каждом случае. Увеличение линзы равно отношению размера изображения Н к размеру предмета h:

    Задание 45

1. Постройте изображение предмета АВ в случаях, приведённых на рисунке 189.

2*. Чему равно увеличение линзы, если высота дерева 6 м, а его изображение, полученное с помощью линзы, имеет высоту 3 мм? Каково соотношение между расстоянием от дерева до линзы и от линзы до изображения?

3*. Чему равна высота изображения, даваемого линзой, если высота предмета 4 см, а её увеличение равно 10? Как по отношению к линзе расположен предмет?

    Рис. 189

    Ответы к заданиям

2*. 0,0005.

3*. 40 см.
