§ 19. Магнитное поле



Магнитное поле (окончание)

Внутри катушки магнитные линии направлены от южного полюса к северному. Так же направлены магнитные линии и внутри полосового магнита, потому что магнитные линии замкнуты.

Магнитные линии поля, создаваемого прямолинейным проводником с током, являются окружностями (рис. 19.2, а). Направление магнитных линий находят тоже с помощью правила правой руки, которое в этом случае формулируют так: если мысленно обхватить проводник с током правой рукой так, чтобы отогнутый под прямым углом большой палец указывал направление тока, то четыре согнутых пальца укажут направление магнитных линий поля, созданного этим током (рис. 19.2, б).

    линии поля

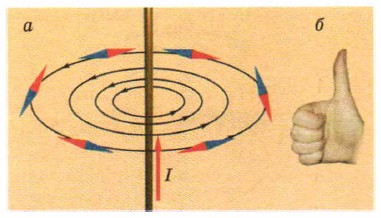

    Рис. 19.2. Магнитные линии поля, создаваемого прямолинейным проводником с током

Магнитные линии можно сделать нагляднее, если заменить магнитные стрелки железными опилками (в магнитном поле они намагничиваются, становясь крошечными магнитиками). Насыплем на бумагу железные опилки, поместим их вблизи магнита или проводника с током и будем легко постукивать по бумаге. Опилки выстроятся вдоль магнитных линий (рис. 19.3, а, б). Сравните «нарисованные» опилками картины магнитных линий с рис. 19.1, а и рис. 19.2, а.

    «Нарисованная» опилками картина магнитных линий поля

    Рис. 19.3. «Нарисованная» опилками картина магнитных линий поля

Опыты с опилками впервые поставил Фарадей. В этих опытах он и смог «увидеть» невидимое глазом магнитное поле.


Магнитное поле (так же как и электрическое) обладает энергией. В следующем параграфе мы расскажем об опыте, в котором проявится энергия магнитного поля.
