Глава 6. Электрические явления



§ 43. Линии напряжённости электрического поля (окончание)

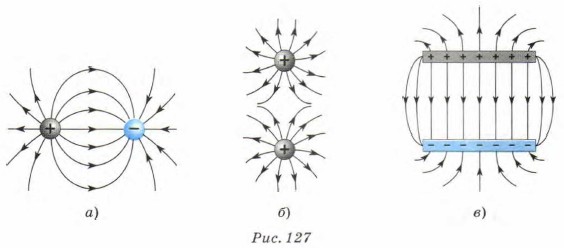

На рисунке 127 изображены линии напряжённости различных электрических полей: двух разноимённо заряженных шариков (рис. 127, а); двух одноимённо заряженных шариков (рис. 127, б); двух пластин, заряды которых противоположны по знаку и равны по модулю (рис. 127, в).

    изображены линии напряжённости различных электрических полей

По густоте линий напряжённости можно судить о величине электрического поля: чем гуще линии, тем сильнее поле, т. е. тем с большей силой оно действует на положительный заряд, который мог бы оказаться в этом поле. Обратите внимание на рисунок 127, в: линии напряжённости параллельны друг другу, это значит, что напряжённость поля во всех точках пространства между пластинами одна и та же. Подобного рода электрическое поле называют однородным.

    Вопросы для самопроверки

1. Что такое линии напряжённости электрического поля?

2. Для чего вводятся линии напряжённости электрического поля?

3. Как взаимосвязаны направления линий напряжённости и сил, действующих на положительный заряд в разных точках электрического поля?

4. О чём можно судить по густоте линий напряжённости электрического поля?

5. Какое электрическое поле называют однородным?

6. Существуют ли в природе линии напряжённости?

    Задание 41

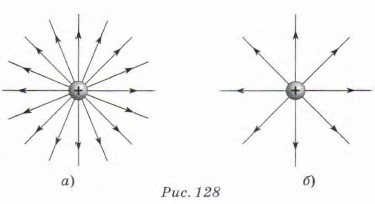

1. На рисунке 128 изображены линии напряжённости полей, создаваемых двумя положительными зарядами. Какой из этих зарядов больше?

    Рис. 128

2*. Почему линии напряжённости электрического поля не пересекаются? Ответ обоснуйте.

3*. Нарисуйте линии напряжённости поля положительно заряженной палочки.
