Глава 7. Электрический ток



§ 49. Электрическая цепь

    Каковы условия существования электрического тока?

1. Всякая электрическая установка, в которой существует электрический ток, должна быть замкнута, т. е. образовывать замкнутую электрическую цепь.

Электрическая цепь может состоять из следующих элементов: 1) источник тока; 2) провода; 3) потребители (лампочка, звонок, электрические нагревательные приборы, электродвигатели); 4) приборы для управления электрическим током (ключ, выключатель, кнопка).

В качестве примера рассмотрим простейшую электрическую цепь (рис. 154). Она состоит из источника тока, ключа, который может замыкать или размыкать цепь, лампочки и проводов. Лампочка загорается только тогда, когда ключ замкнут.

    рассмотрим простейшую электрическую цепь

2. Следует уточнить, что в цепи за направление электрического тока принято направление движения положительных частиц от положительного полюса источника тока к отрицательному. Оно выбрано условно — об этом договорились между собой физики. Это произошло очень давно, когда ещё плохо знали природу электрического тока. Так принято считать и сейчас.

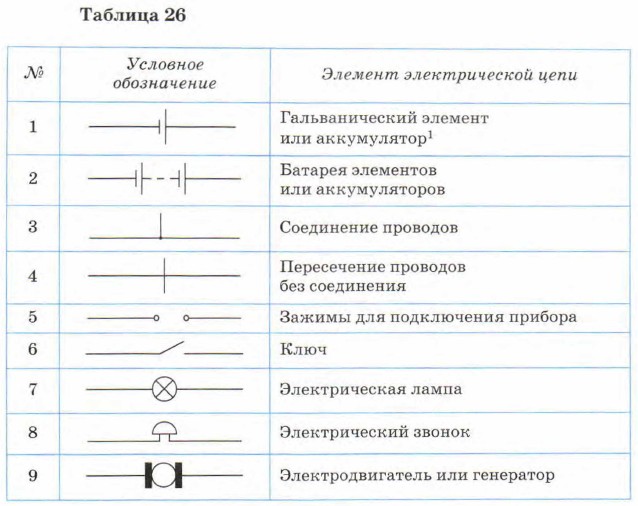

3. Посмотрите ещё раз на рисунок 154. Если каждый раз зарисовывать электрические цепи, то работа будет слишком трудоёмкой. Поэтому ввели условные обозначения для основных элементов электрических цепей. В таблице 26 приведены эти условные обозначения, и в дальнейшем мы будем ими пользоваться.

    схемамы

    1 Длинная чёрточка соответствует положительному полюсу источника тока (клемма « + »).
