Глава 7. Электрический ток



§ 51. Электрическое напряжение. Вольтметр

    Что характеризует механическая работа; мощность?

1. Если вернуться к опытам, в которых наблюдались действия электрического тока, то можно сделать ещё один вывод, очень важный для предстоящего разговора: электрический ток во всех рассмотренных случаях совершал работу. При его прохождении нагревался проводник, поворачивалась рамка и т. д. По работе тока можно судить и о его мощности. Напомним, что мощность — величина, численно равная работе, совершённой в единицу времени.

Чтобы выяснить, от чего зависит мощность электрического тока, обратимся к опыту.

Соберём электрическую цепь, состоящую из лампочки, батареи аккумуляторов, соединительных проводов и ключа (рис. 166).

    электрическую цепь, состоящую из лампочки, батареи аккумуляторов, соединительных проводов и ключа

Вначале в качестве источника используем один элемент аккумулятора (соединение 2). Лампочка не горит. Затем возьмём два элемента аккумулятора (соединение 2), лампочка загорится, но очень тускло. Наконец, если подключить все три элемента (соединение 3), лампочка начинает ярко светиться. Источник тока, состоящий из трёх элементов аккумулятора, стал достаточно мощным, чтобы создать необходимую для свечения лампочки силу тока.

Следовательно, каждый источник тока можно характеризовать особой физической величиной, которую называют напряжением.

2. Чтобы лучше понять, что такое напряжение, воспользуемся следующей аналогией. Нетрудно представить себе, что электрический ток подобен потоку воды в реке. Но, как вам известно, вода в реке сама по себе течёт только с более высокого уровня на более низкий. Следовательно, для существования электрического тока также должны быть созданы определённые условия. Разность уровней воды аналогична напряжению источника тока. Чем выше напряжение (чем больше разница в уровнях реки), тем больше сила тока в цепи (тем быстрее движется вода в реке).

3. Как вы помните, источник тока создаёт электрическое поле, которое приводит в движение заряженные частицы. Чем больше напряжение источника тока, тем сильнее созданное им поле. Поэтому можно сказать, что напряжение характеризует электрическое поле, действующее в цепи и создающее электрический ток.

4. Обратимся теперь ещё к двум опытам, сравнение которых позволит нам определить понятие напряжения.

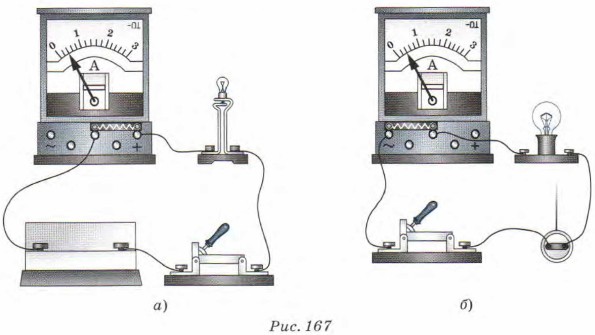

На рисунке 167, а изображена электрическая цепь, состоящая из лампочки карманного фонаря, источника тока, ключа и демонстрационного амперметра. На рисунке 167, б— аналогичная цепь, но с лампой накаливания, подключённой к городской осветительной сети. Оба амперметра показывают, что сила тока в цепях одинанова и равна 0,2 А. Однако лампа, включённая в сеть, даёт гораздо больше и тепла, и света, чем лампочка карманного фонаря.

    изображена электрическая цепь
