Лабораторная работа № 8



Измерение сопротивления проводника при помощи вольтметра и амперметра

    Цель работы:

научиться измерять сопротивление проводника при помощи вольтметра и амперметра.

    Приборы и материалы:

батарея из трёх элементов (или аккумуляторов), два проводника, амперметр, вольтметр, ключ, соединительные провода.

    Порядок выполнения работы

1. Начертите схему электрической цепи, которую вы будете собирать.

2. Соберите цепь с одним из проводников, измерьте силу тока и напряжение на нём.

3. Повторите измерения, заменив исследуемый проводник другим. Результаты измерений запишите в таблицу 32 с учётом абсолютной погрешности измерений.

4. Вычислите значения сопротивления проводников и запишите результаты в таблицу 32.

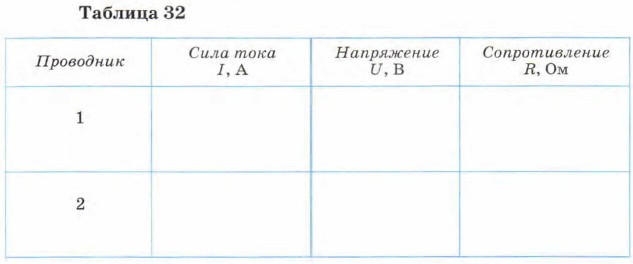

    Таблица 32

5. Вычислите абсолютную погрешность измерения сопротивления, учитывая, что вы выполняли косвенное измерение. (Правило вычисления погрешности косвенного измерения приведено в лабораторной работе № 2.)

6*. Дополнительное задание. Постройте в одной системе координат график зависимости силы тока от напряжения для каждого проводника.
