Лабораторная работа № 11



Изучение параллельного соединения проводников

    Цель работы:

экспериментально исследовать взаимосвязи между силой тока, напряжением и сопротивлением проводников при их параллельном соединении.

    Приборы и материалы:

лабораторный источник питания, два проводника, амперметр, вольтметр, реостат, ключ, соединительные провода.

    Порядок выполнения работы

Определите самостоятельно последовательность действий при выполнении данного исследования и составьте план работы. Если вы затрудняетесь, то используйте план, приведённый ниже.

1. Начертите схему электрической цепи, состоящую из двух параллельно соединённых проводников.

2. Соберите электрическую цепь.

3. Измерьте силу тока I, проходящего через неразветвлённую часть цепи, а затем силу тока I1, протекающего через один проводник, и силу тока I2, протекающего через другой проводник. Результаты с учётом абсолютной погрешности измерения запишите в таблицу 36.

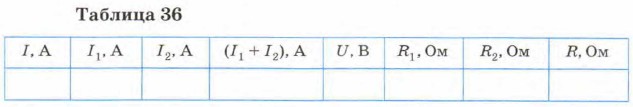

    Таблица 36

4. Измерьте напряжение U на концах проводников, результат с учётом погрешности запишите в таблицу 36.

5. Вычислите сопротивление R1 и R2 каждого проводника, а также общее сопротивление R параллельно соединённых проводников. Данные запишите в таблицу.

6. Вычислите величины, обратные сопротивлениям проводников, и сравните их.

7. Сделайте выводы.
