§ 55. Параллельное соединение проводников

    Какое соединение проводников называют последовательным?

    По каким формулам определяют силу тока, напряжение и сопротивление при последовательном соединении проводников в цепи?

1. С параллельным соединением проводников вы также уже встречались: так, например, присоединяют вольтметр к проводнику, напряжение на котором измеряют (см. рис. 167).

На практике, в быту параллельное соединение встречается чаще, чем последовательное. Почему? Об этом вы скоро узнаете.

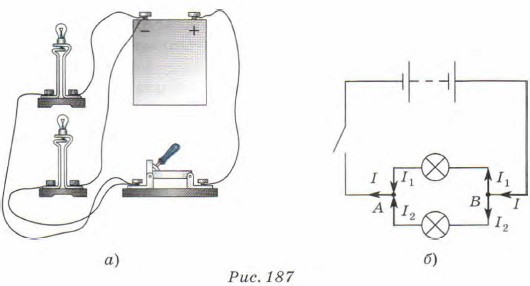

На рисунке 187, а изображено параллельное соединение двух лампочек, подключённых через ключ к источнику тока. На рисунке 187, б — схема этого соединения.

    При параллельном соединении

При параллельном соединении все проводники одним, своим, концом присоединяются к одной точке цепи (А), а вторым — к другой точке (B). Поэтому если подключить к этим точкам (А и B) вольтметр, то он покажет напряжение на участке АB, т. е. и на одной лампе, и на другой.

Напряжение на концах всех параллельно соединённых проводников одно и то же:

    U1 = U2 = U.

2. Если посмотреть внимательно на схему электрической цепи (см. рис. 187, б), то видно, что цепь в точке B разветвляется. Часть тока идёт в одну лампу, часть — в другую. В точке А оба тока сходятся вновь.

При параллельном соединении проводников сила тока в нераз- ветвлённой части цепи равна сумме силы тока в отдельных участках цепи:

    I = I1 = I2.

3. Чему же равно общее сопротивление параллельно соединённых проводников?

Если вместо одного проводника взять два параллельно соединённых (свитых вместе или расположенных отдельно друг от друга), то происходит как бы увеличение площади поперечного сечения проводника. В самом деле, у электрического тока, т. е. направленного движения свободных электронов, появляется возможность двигаться более свободно и испытывать меньшее сопротивление со стороны кристаллической решётки. Из этого следует, что общее сопротивление проводников уменьшается и становится меньше сопротивления каждого из проводников, входящих в цепь. Многочисленные опыты подтверждают правильность нашего умозаключения. 4. Если проводники одинаковые, подсчитать общее сопротивление параллельных проводников нетрудно. Так, при соединении двух проводников сопротивлением R1 и R2 при условии R1 = R2 общее сопротивление будет в 2 раза меньше: Если одинаковых проводников несколько (n), то общее сопротивление станет в n раз меньше:

Окончание >>>
