Лабораторная работа № 15



Изучение действия магнитного поля на проводник стоком

    Цель работы:

исследовать зависимость направления силы, действующей на проводник с током в магнитном поле, от направления тока в нём и от направления вектора магнитной индукции.

    Приборы и материалы:

лабораторный источник питания, реостат, ключ, соединительные провода, подковообразный магнит, штатив, катушка-моток.

    Порядок выполнения работы

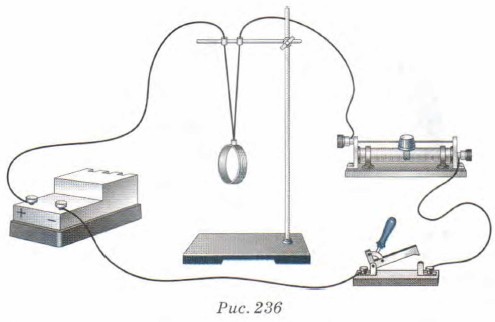

1. Соберите электрическую цепь, состоящую из источника тока, реостата, ключа и катушки-мотка. Подвесьте катушку-моток к штативу (рис. 236).

    Соберите электрическую цепь

2. Поднесите один из полюсов подковообразного магнита к катушке и, замыкая и размыкая ключ, пронаблюдайте движение катушки- мотка.

3. Повторите опыт, поднося к катушке другой полюс магнита. Сделайте вывод.

4. Измените направление тока в цепи и повторите опыт, поднося к катушке-мотку магнит разными полюсами. Пронаблюдайте движение катушки и сделайте вывод.
