Глава 3. Электромагнитные колебания и волны



§ 30. Магнитный поток

    Что характеризует магнитная индукция?

    Что называют линиями магнитной индукции?

1. Для объяснения явления электромагнитной индукции необходимо ввести ещё одну физическую величину, характеризующую магнитное поле, — магнитный поток.

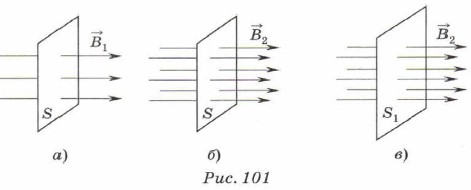

Поместим плоский замкнутый проводник (его называют обычно контуром) в однородное магнитное поле. Площадь контура постоянна и равна S (рис. 101, а, б). Магнитное поле, индукция которого В1, слабее, чем поле индукцией В2. Мы можем судить об этом по числу линий магнитной индукции, пронизывающих контур.

Произведение модуля вектора магнитной индукции В и площади контура 5 характеризует магнитный поток, пронизывающий данный контур.

Магнитный поток обозначают буквой Ф.

В рассмотренном примере линии магнитной индукции перпендикулярны плоскости контура. В этом случае магнитный поток равен:

    Магнитный поток

Поскольку В1 < В2, то Ф1 < Ф2, где Ф1 = B1S, Ф2 = B2S. Следовательно, чем больше модуль вектора магнитной индукции, тем больше магнитный поток.

2. Значение магнитного потока зависит и от площади контура S, который пронизывает магнитное поле. Число линий магнитной индукции, проходящих через контур площадью на рисунке 101, б, существенно больше, чем через контур площадью S1 на рисунке 101, б. Поэтому можно утверждать, что чем больше площадь контура, находящегося в некотором магнитном поле, тем большим будет магнитный поток.

    Значение магнитного потока

3. Единица магнитного потока в СИ — вебер (1 Вб):

    [Ф] = [B][S] = 1 Тл • 1 м2 = 1 Тл • м2 = 1 Вб.

За единицу магнитного потока принят магнитный поток, создаваемый однородным магнитным полем индукцией 1 Тл через поверхность площадью 1 м2, расположенную перпендикулярно вектору магнитной индукции.

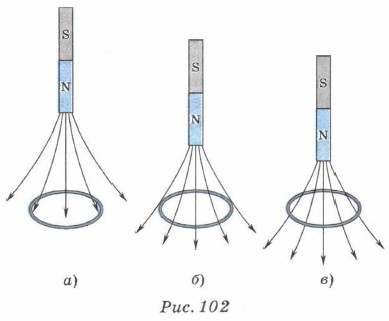

4. Вернёмся к опыту, изображённому на рисунке 99, а. При движении полосового магнита относительно катушки, замкнутой на гальванометр, в цепи возникал индукционный ток. Если изобразить магнитное поле постоянного магнита, который вносят в катушку (для простоты мы ограничимся одним витком), то можно понять, что магнитный поток, пронизывающий виток, будет постоянно меняться (рис. 102).

    пронизывающий виток

Таким образом, при всяком изменении магнитного потока через замкнутый проводящий контур в нём возникает индукционный ток.
