Главная >> Физика. 9 класс. Пурышева









Глава 3. Электромагнитные колебания и волны



§ 39. Электромагнитные волны

    Что называют механической волной?

    Что является источником электрического поля; магнитного поля?

    Как обнаружить электрическое и магнитное поля?

1. Подобно тому как механические колебания распространяются в среде в виде механических волн, электромагнитные колебания распространятся в пространстве в виде электромагнитных волн. Как происходит распространение колебаний? Вспомните опыты Эрстеда и Фарадея, а также проведённые вами эксперименты по взаимодействию магнитной стрелки и проводника с током, по возникновению тока в катушке при движении в ней полосового магнита. Эти эксперименты показывают, что электрическое и магнитное поля взаимосвязаны. Если в какой- либо точке пространства возникает переменное электрическое поле, то в соседних точках оно возбуждает переменное магнитное поле, которое, в свою очередь, возбуждает переменное электрическое поле, и т. д. Таким образом, можно говорить о едином поле — электромагнитном.

Процесс распространения электромагнитного поля представляет собой электромагнитные волны.

В процессе распространения электромагнитного поля происходит перенос энергии, которой обладает это поле.

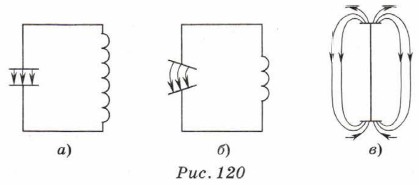

2. Рассмотрим образование электромагнитных волн. Электромагнитные колебания, как вы уже знаете, можно получить в колебательном контуре. Колебательный процесс сопровождается превращением энергии магнитного поля в энергию электрического поля и обратно. Вся энергия при этом остаётся в колебательном контуре, и лишь незначительная её часть излучается в пространство (рис. 120, а).

    образование электромагнитных волн

Если раздвигать пластины конденсатора (рис. 120, б), уменьшать число витков катушки, то получим открытый колебательный контур (рис. 120, в). Этот контур представляет собой по существу прямой провод, верхний конец которого соединён с горизонтальным проводом, располагающимся как можно выше над землёй, а нижний конец заземлён. Электромагнитное поле теперь охватывает всё пространство вокруг контура. Рассмотренное устройство представляет собой антенну.

Поскольку индуктивность и ёмкость открытого колебательного контура малы, то, учитывая, что можно сделать вывод, что частота возбуждаемых в нём электромагнитных колебаний велика.
