Глава 3. Электромагнитные колебания и волны



§ 40. Использование электромагнитных волн для передачи информации (продолжение)

3*. Кроме передачи телеграфных сигналов, возникает необходимость передачи речи и музыки, т. е. колебаний звуковой частоты. Передать их непосредственно, даже усилив, невозможно, так как частота колебаний мала и электромагнитные волны такой частоты не излучаются.

Поэтому для передачи колебаний звуковой частоты используют колебания высокой частоты, но изменяют их амплитуду со звуковой частотой. Изменение амплитуды сигнала высокой частоты в соответствии со звуковой частотой называют амплитудной модуляцией.

В специальном устройстве — модуляторе — колебания низкой и высокой частоты складываются таким образом, что амплитуда колебаний высокой частоты изменяется в соответствии с колебаниями звуковой частоты. Модулированные колебания излучаются передающей антенной.

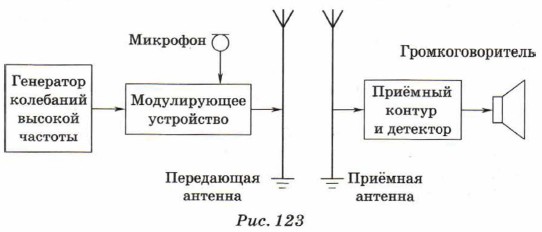

Таким образом, передатчик состоит из генератора колебаний высокой частоты, источника звуковых колебаний, устройства, в котором происходит модуляция сигнала высокой частоты (изменение амплитуды), и передающей антенны (рис. 123).

    передатчик

Модулированные колебания доходят до приёмника. В приёмнике из этих колебаний выделяются колебания низкой частоты. Процесс выделения колебаний низкой частоты из модулированных высокочастотных колебаний называется детектированием.

Детектирование осуществляется с помощью специального прибора — детектора, который проводит ток только в одном направлении. В цепи детектора из высокочастотных модулированных колебаний получают пульсирующий ток, амплитуда которого меняется со звуковой частотой.

Чтобы полностью разделить высокочастотные колебания и колебания звуковой частоты, в цепи детектора ставят параллельно соединённые конденсатор и громкоговоритель. Через конденсатор проходят токи высокой частоты, для токов низкой частоты он представляет большое сопротивление. Токи низкой частоты проходят через громкоговоритель. Таким образом, в громкоговорителе будут воспроизводиться звуковые колебания, частота которых соответствует колебаниям низкой частоты передающей станции.
