Глава 3. Электромагнитные колебания и волны



§ 41*. Свойства электромагнитных волн

    Какими свойствами обладают механические волны?

    Вспомните закон отражения волн.

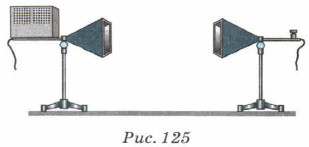

1. Электромагнитные волны обладают теми же свойствами, что и другие виды волн, в частности механические. Подтвердим это экспериментально. В качестве источника будем использовать генератор, излучающий волны длиной 3 см, модулированные звуковой частотой. Генератор снабжён рупорной антенной, что позволяет получать направленное излучение (рис. 125).

    Генератор снабжён рупорной антенной

Приёмник электромагнитных волн также имеет рупорную антенну. В приёмник встроен детектор, который выделяет сигнал звуковой частоты. Этот сигнал после усиления подаётся на громкоговоритель. Проведём несколько опытов.

2. Расположим рупоры друг напротив друга и добьёмся хорошей слышимости звука в громкоговорителе.

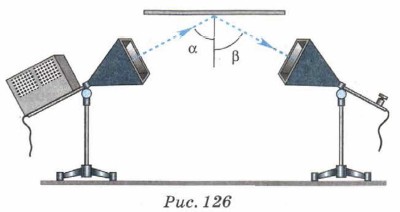

Расположим теперь рупор генератора под некоторым углом к горизонтальному металлическому листу. Звук слышен не будет. Поворачивая приёмник, заметим, что звук будет наиболее громким, когда угол падения волны станет равным углу отражения (рис. 126).

    Рис. 126

Если изменить направление падающей волны, изменится и направление отражённой волны. Это свидетельствует о том, что электромагнитные волны обладают свойством отражения. При этом угол отражения равен углу падения: β = α.

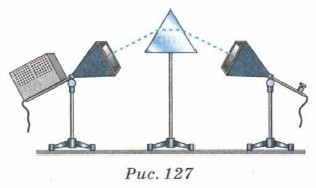

3. Расположим рупоры генератора и приёмника под углом друг к другу. Металлический лист заменим призмой из диэлектрика (рис. 127). При определённом положении призмы звук усиливается. Если призму убрать или повернуть, то звук не будет слышен.

    Рис. 127

Опыт свидетельствует о том, что электромагнитные волны преломляются на границе диэлектрика.
