Глава 1. Клетка — основа строения и жизнедеятельности организмов

§ 6. Увеличительные приборы

ВСПОМНИТЕ 1. Какие увеличительные приборы вы знаете? 2. Для чего их применяют?

Размеры клеток настолько малы, что рассмотреть их без специальных приспособлений невозможно. Поэтому для изучения строения клеток используют увеличительные приборы.

Лупа — простейший увеличительный прибор. Лупа состоит из увеличительного стекла, которое для удобства работы вставлено в оправу с ручкой. Лупы бывают ручные и штативные.

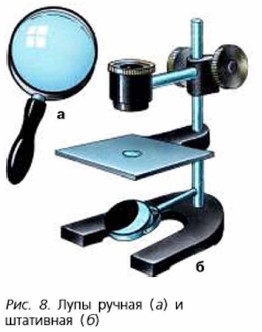

Ручная лупа (рис. 8, а) может увеличивать рассматриваемый объект от 2 до 20 раз.

Штативная лупа (рис. 8, б) увеличивает объект в 10—20 раз. Правила работы с лупой очень просты: лупу надо поднести к объекту исследования на такое расстояние, при котором изображение этого объекта становится чётким.

С помощью лупы можно рассмотреть форму достаточно крупных клеток, но изучить их строение невозможно.

Световой микроскоп

Световой микроскоп (от греч. макрос — малый и скопео — смотрю) — оптический прибор для рассматривания в увеличенном виде небольших, не различимых простым глазом предметов. С его помощью изучают, например, строение клеток.

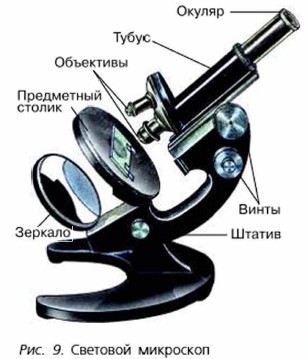

Световой микроскоп состоит из трубки, или тубуса (от лат. тубус — трубка). В верхней части тубуса находится окуляр (от лат. окулус — глаз). Он состоит из оправы и двух увеличительных стёкол. На нижнем конце тубуса находится объектив (от лат. объектум — предмет), состоящий из оправы и нескольких увеличительных стёкол. Тубус прикреплён к штативу и поднимается и опускается с помощью винтов. На штативе находится также предметный столик, в центре которого имеется отверстие и под ним зеркало. Рассматриваемый на предметном стекле объект помещается на предметный столик и закрепляется на нём с помощью зажимов (рис. 9).

Главный принцип работы светового микроскопа заключается в том, что лучи света проходят через прозрачный (или полупрозрачный) объект исследования, который находится на предметном столике, и попадают на систему линз объектива и окуляра, увеличивающих изображение. Современные световые микроскопы способны увеличивать изображение до 3600 раз.

Чтобы узнать, насколько увеличивается изображение при использовании микроскопа, надо умножить число, указанное на окуляре, на число, указанное на используемом объективе. Например, если на окуляре стоит цифра 8, а на объективе — 20, то кратность увеличения будет составлять 8 х 20 = 160.

Новые понятия

Лупа. Световой микроскоп: окуляр, объектив

Ответьте на вопросы

1. С помощью каких приборов изучают клетки?

2. Что представляют собой лупы и какое увеличение они могут дать?

3. Из каких частей состоит световой микроскоп?

4. Как определить увеличение, которое даёт световой микроскоп?

Выполните задания

Найдите в энциклопедиях или Интернете, какие ещё увеличительные приборы используют современные учёные. Подготовьте короткое сообщение.

ПОДУМАЙТЕ!

Почему с помощью светового микроскопа нельзя изучать непрозрачные предметы?
