§ 8. Масштаб карты

Масштаб

Слово «масштаб» немецкое и означает нечто странное — «мерная палочка». Что же такое эта самая «мерная палочка» и какова её роль при составлении карты?

Карта — не просто чертёж местности. Это уменьшенный чертёж.

Ведь никому не нужна карта, по площади равная изображённой на ней местности. Сложить её трудно, да и в карман не положишь. Поэтому при вычерчивании карты расстояния на местности уменьшаются. Но уменьшаются не «на глазок», а в определённое количество раз.

Так вот масштаб и показывает, во сколько раз изображение на карте уменьшено.

Давайте это запомним. Масштаб показывает, во сколько раз изображение на карте уменьшено по сравнению с реальными размерами на местности.

На карте масштаб обязательно указан. Без него мы не разберёмся с расстояниями на карте. Причём существует несколько способов записи масштаба.

Первый, применяемый чаще всего, называется численный масштаб. Он просто указывает, во сколько раз изображение уменьшено. Например, если на карте обозначен масштаб 1:10 000, это означает, что изображение уменьшено именно в 10 000 раз. Читать эту запись масштаба можно так: «Масштаб одна десятитысячная». А по-другому можно говорить так: «Карта десятитысячного масштаба».

Итак, десятитысячный масштаб показывает, что изображение на карте уменьшено в 10 000 раз. А что это означает? Это значит, что если на местности какое-то расстояние составляло, скажем, 100 м, то на карте это будет выглядеть отрезком длиной в 10 000 раз меньше, то есть 0,01 м. Но 0,01 м — это 1 см. А это значит, что на нашей карте 1 см соответствует 100 м на местности. Или можно сказать так: в 1 см — 100 м. Вот это и есть второй способ записи масштаба, называется он именованный. Он просто расшифровывает численный масштаб.

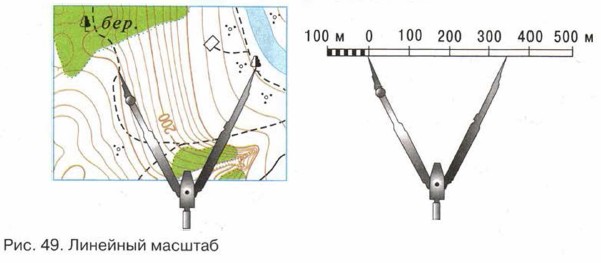

И наконец, третий вид масштаба — линейный. Иногда на карте изображают короткую линейку с сантиметровыми делениями, где указывается, какому расстоянию на местности соответствует один сантиметр в масштабе этой карты (рис. 49). Линейный масштаб позволяет производить определение расстояний по карте без вычислений. Мы просто прикладываем иголки измерителя к интересующему нас отрезку на карте, а потом к линейке масштаба. И всё — мы сразу узнаем расстояние на местности.

Линейный масштаб

Запомним: существует три способа записи масштаба — численный, именованный и линейный. Хотя бы один из них обязательно указывается на карте. Чаще всего это бывает численный масштаб.

Масштаб карты может быть разным. Ведь мы можем уменьшать реальные размеры в какое угодно число раз. Чем сильнее мы уменьшили расстояние на местности, тем мельче изображение на карте, тем мельче масштаб. Какой масштаб мельче — 1:1000 или 1:1 000 000 (тысячный или миллионный)? Очень хочется сказать, что мельче тысячный, ведь 1000 меньше 1 000 000, но это неправильно. Мельче миллионный. Ведь что показывает масштаб? Правильно! Во сколько раз уменьшено изображение. Понятно, что изображение, уменьшенное в 1 000 000 раз, должно быть мельче, чем уменьшенное в 1000 раз.

Выбор масштаба зависит от размеров участка земли, который мы хотим изобразить на карте. Чем больше территория, изображаемая на карте, тем мельче должен быть масштаб. А то может получиться неловко. Например, расстояние между двумя крайними точками на карте составляет 6 км, а мы выбрали тысячный масштаб (в 1 см — 10 м). И что получится? Размер листа бумаги, на котором нам придётся изображать эту местность, должен быть равен 6 м! Лучше выбрать масштаб помельче.

Запомним: чем сильнее уменьшено изображение на карте, тем мельче её масштаб.
