§ 57. Закон Ома для участка цепи (окончание)

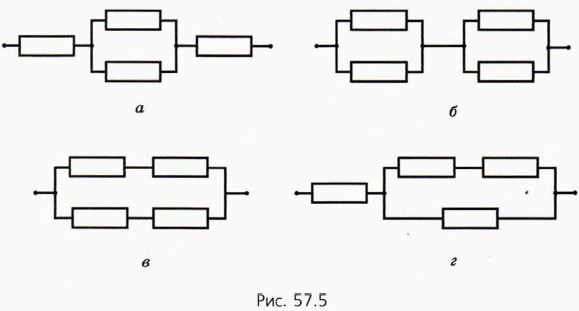

29. Четыре одинаковые лампы, рассчитанные на напряжение 4 В и силу тока 0,2 А каждая, надо соединить параллельно и подключить к источнику напряжения 6 В. Резистор какого сопротивления надо включить последовательно с лампами? 30. Определите сопротивление участков цепи, схемы которых изображены на рисунке 57.5, если сопротивление каждого резистора 100 Ом.

Рис. 57.5

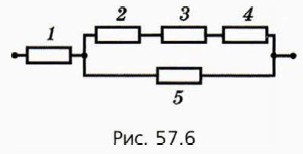

31. На рисунке 57.6 изображён участок цепи. Сопротивления всех резисторов одинаковы. Сила тока в первом резисторе 8 А. Чему равна сила тока в пятом резисторе?

Рис. 57.6

32. При последовательном соединении двух резисторов их общее сопротивление равно 10 Ом, а при параллельном соединении оно равно 1,6 Ом. Найдите сопротивления резисторов.

33. При последовательном подключении к источнику постоянного напряжения двух резисторов сила тока в 6,25 раз меньше, чем при параллельном подключении этих же резисторов. Чему равно отношение сопротивлений резисторов?

ВЫСОКИЙ УРОВЕНЬ

34. Плоский конденсатор с квадратными пластинами 10 см х 10 см, находящимися на расстоянии 2,0 мм друг от друга, подключён к источнику постоянного напряжения 750 В. В пространство между пластинами вдвигают с постоянной скоростью 40 см/с стеклянную пластину толщиной 2,0 мм (рис. 57.7). Какова при этом сила тока в цепи?

Рис. 57.7

35. Какова напряжённость электрического поля в алюминиевом проводнике сечением 1,4 мм², если сила тока в проводнике равна 2 А?

36. К источнику постоянного напряжения подключены последовательно два резистора. Когда параллельно первому резистору подключили третий резистор, напряжение на первом резисторе уменьшилось в 3 раза, а сила тока во втором резисторе увеличилась в 3 раза. Чему равно отношение сопротивления первого резистора к сопротивлению второго?

37. Для измерения сопротивления резистора R собрали схему, показанную на рисунке 57.8. Показания амперметра 2 А, показания вольтметра 120 В. Найдите сопротивление резистора, если сопротивление вольтметра равно 3 кОм.

Рис. 57.8
