§ 61. Расчёт электрических цепей

ПОВЫШЕННЫЙ УРОВЕНЬ

1. На концы участка электрической цепи, изображённого на рисунке 61.1, подали напряжение 18 В. Сопротивление каждого резистора 6 Ом. Что показывает амперметр?

Рис. 61.1

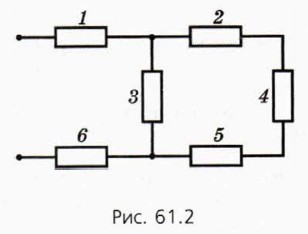

2. Найдите сопротивление показанной на рисунке 61.2 цепи, если R₁ = R₂ = R₅ = R₆ = 3,0 Ом; R₃ = 20 Ом, R₄ = 24 Ом. Найдите силу тока в каждом резисторе, если напряжение на концах участка цепи равно 36 В.

Рис. 61.2

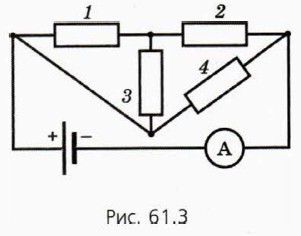

3. Какую силу тока покажет амперметр в изображённой на рисунке 61.3 цепи? Сопротивления резисторов: R₁ = 6 Ом, R₂ = 8 Ом, R₃ = 12 Ом, R₄ = 24 Ом. ЭДС источника тока 36 В, его внутреннее сопротивление 1 Ом.

Рис. 61.3

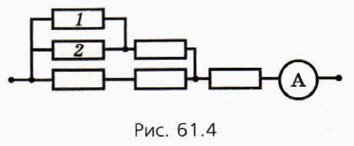

4. На рисунке 61.4 изображён участок электрической цепи. Амперметр показывает 3 А. Сопротивления резисторов 1 и 2 равны 4 Ом каждое, сопротивления остальных резисторов — 2 Ом каждое. Чему равно напряжение на концах участка?

Рис. 61.4

5. Найдите силу тока в резисторе 1 (рис. 61.5). Сопротивления резисторов: R₁ = 5 Ом, R₂ = 7 Ом, R₃ = 10 Ом, R₄ = 14 Ом, R₅ = 2 Ом. ЭДС источника 30 В, его внутреннее сопротивление 2 Ом.

Рис. 61.5

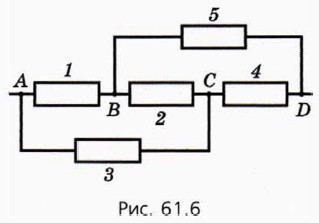

6. Найдите сопротивление цепи, показанной на рисунке 61.6. Сопротивление каждого резистора r, сопротивлением соединительных проводов можно пренебречь.

Рис. 61.6

7. Сила тока в резисторе сопротивлением 8 Ом, подключённом к источнику тока с ЭДС, равной 4 В, составляет 0,4 А. Какая максимально возможная мощность может выделяться во внешнем сопротивлении при его подключении к этому источнику?
