§ 5. Явление электромагнитной индукции. Правило Ленца (продолжение)

7. Определите направление индукционного тока в кольце (рис. 5.3) и опишите поведение кольца, если:

Рис. 5.3

а) вдвигать полосовой магнит северным полюсом вперёд;

б) выдвигать северный полюс полосового магнита из кольца;

в) вдвигать полосовой магнит южным полюсом вперёд;

г) выдвигать южный полюс полосового магнита из кольца.

Что произойдёт при внесении магнита, если кольцо сделано из диэлектрика?

8. Проводник, согнутый в виде прямоугольной рамки, помещён в однородное магнитное поле (рис. 5.4). Индукция магнитного поля уменьшается со временем.

Рис. 5.4

а) Как направлен индукционный ток в проводнике?

б) Как будет направлен ток, если магнитное поле будет направлено от нас?

в) Как будет направлен индукционный ток если магнитная индукция будет увеличиваться в случаях а—б, со временем?

ПОВЫШЕННЫЙ УРОВЕНЬ

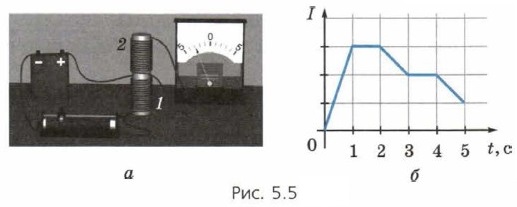

9. В катушке 1 силу тока можно изменять с помощью реостата (рис. 5.5, а). На рисунке 5.5, б показан график зависимости силы тока в катушке 1 от времени. В какие промежутки времени амперметр фиксирует наличие индукционного тока в катушке 2?

Рис. 5.5

10. Плоская рамка помещена в однородное магнитное поле, линии магнитной индукции которого перпендикулярны её плоскости. Как изменится магнитный поток через рамку, если число витков рамки уменьшить в 3 раза, а индукцию магнитного поля увеличить в 9 раз?

11. На рисунке 5.6 изображён проводящий контур, сквозь который проходят магнитные линии. Вследствие изменения индукции магнитного поля в контуре возникает индукционный ток I, текущий по часовой стрелке. Как изменяется индукция магнитного поля?

Рис. 5.6
