§ 6. Закон электромагнитной индукции (окончание)

ВЫСОКИЙ УРОВЕНЬ

17. Плоская проволочная квадратная рамка сопротивлением 5 Ом со стороной 15 см лежит на столе в однородном магнитном поле с индукцией 0,4 Тл. Вектор магнитной индукции направлен вертикально. Какое количество электронов пройдёт через поперечное сечение проволоки за время, в течение которого рамке придают форму окружности?

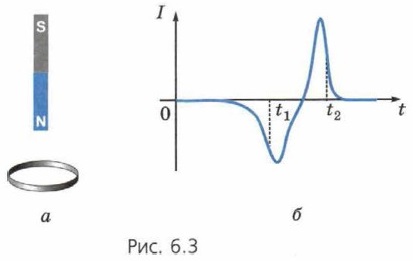

18. Полосовой магнит начинает свободное падение с нулевой начальной скоростью из положения, изображённого на рисунке 6.3, а. Пролетая сквозь закреплённое проволочное кольцо, магнит создаёт в нём электрический ток, сила которого изменяется со временем так, как показано на рисунке 6.3, б. Объясните, почему в моменты времени t₁ и t₂ ток в кольце имеет различные направления. Влиянием тока в кольце на движение магнита можно пренебречь.

Рис. 6.3

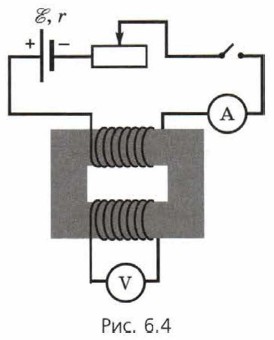

19. На рисунке 6.4 приведена электрическая цепь, состоящая из гальванического элемента, реостата, трансформатора, амперметра и вольтметра. В начальный момент времени ползунок реостата установлен посередине и неподвижен. Опираясь на законы электродинамики, объясните, как будут изменяться показания приборов в процессе перемещения ползунка реостата вправо. ЭДС самоиндукции можно пренебречь по сравнению с ЭДС источника.

Рис. 6.4

20. Катушку радиусом 3 см с числом витков 1000 помещают в однородное магнитное поле (ось катушки параллельна линиям поля). Магнитная индукция изменяется со скоростью 10 мТл/с. Концы катушки замкнуты. Найдите выделяющуюся в ней тепловую мощность, если сопротивление катушки 16 Ом.

21. Плоский контур с источником постоянного тока находится во внешнем однородном магнитном поле, вектор магнитной индукции которого перпендикулярен плоскости контура (рис. 6.5). На сколько процентов изменится мощность тока в контуре после того, как значение магнитной индукции начнёт уменьшаться со скоростью 0,01 Тл/с? Площадь контура 0,1 м², ЭДС источника тока 10 мВ.

Рис. 6.5
