Электрический ток. Действия электрического тока
Третий уровень

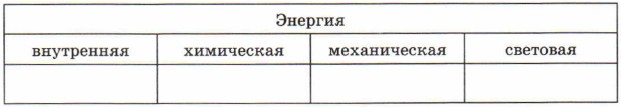

14.36. Начертите в тетради таблицу:
Впишите в эту таблицу устройства для получения электрического тока в соответствии с тем видом энергии, который они используют: фотоэлемент, гальванический элемент, аккумулятор, ветроэлектрогенератор, солнечная батарея, теплоэлектроцентраль, гидроэлектростанция, термоэлемент.
14.37. Известен такой факт: Фарадей приходил на лекции в фетровой шляпе, доставал из кармана горсть медных и цинковых монет, флакон с раствором кислоты и ножницы (рис. 40). Как вы думаете, для чего Фарадею был нужен такой странный комплект предметов?
14.38. Металлы и водные растворы солей, кислот и щелочей являются проводниками электрического тока. Что общего и в чем различие в движении частиц, составляющих эти вещества, при протекании электрического тока?
14.39. Две цинковые пластины опущены в сосуд с раствором серной кислоты. Является ли такое устройство гальваническим элементом? Что будет, если одну из цинковых пластинок заменить на медную?
14.40. Каким образом, опустив в стакан с водой два провода, присоединенные к полюсам источника тока, можно узнать, исправен ли он?
14.41. Переключатель (рис. 41) в одном из положений соединяет провода а и 6, а в другом — провода а и с. Нарисуйте схему соединения батарейки, переключателя и двух ламп, при которой в зависимости от положения переключателя горит или одна лампа, или другая.
14.42. Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест.
14.43. Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша — еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода.
14.44. Предложите схему цепи, в которой две лампы и два ключа, причем лампу Л1 включает и выключает ключ К1 (независимо от состояния ключа К2), а лампа Л2 загорается только при замыкании обоих ключей.
