Оптические явления
Линзы
Надо в линзы лишь другие заглянуть!

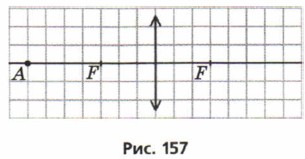

Пример решения задачи Постройте изображение точки А, лежащей на главной оптической оси собирающей линзы (рис. 157).

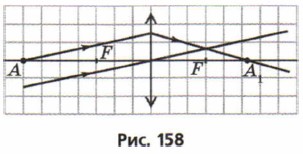

Р е ш е н и е. Все лучи, которые обычно используют для построения изображения, в данном случае совпадают с главной оптической осью линзы. Воспользуемся поэтому произвольным лучом, проведенным из точки А к линзе. Построим параллельный ему луч, проходящий через центр линзы. После прохождения через линзу этот и преломленный лучи пересекутся в фокальной плоскости (рис. 158). Продолжая преломленный луч до пересечения с главной оптической осью линзы, находим изображение точки А — точку А1.
Можно решить задачу другим способом: «поставить» в точке А вертикальную стрелку. Построив изображение верхушки этой стрелки, вы легко найдете и изображение точки А. Устная разминка 28.1. На каком физическом явлении основано действие линзы? 28.2. Как на ощупь отличить собирающую линзу от рассеивающей? 28.3. Капля воды на столе действует как линза. Собирающая это линза или рассеивающая? 28.4. На рис. 159 показаны стеклянные линзы, расположенные в воздухе. Какие из этих линз являются собирающими?
28.5. На рис. 160 показаны воздушные линзы в стекле. Какие из этих линз являются собирающими?
28.6. Чем отличается мнимое изображение от действительного? 28.7. Ход каких двух лучей используют обычно для построения изображения, даваемого линзой? 28.8. Какие физические величины связывает формула тонкой линзы?
|
|
|
