Чертежи оригинальных деталей

Простановка размеров на элементы деталей, обрабатываемые резанием (окончание)

Схема проточки канавок. Схема обработки канавок для выхода резьбового резца при нарезании внутренней резьбы рассмотрена выше (см. рис. 10.35, в). Аналогично обрабатывают наружные проточки (см. рис. 10.37, г).

Схема простановки размеров полукруглой канавки-фиксатора и положение резца приведены на рис. 10.38.

На чертеже указывают положение плоскости симметрии канавки, а ширину не указывают.

Схема постановки размеров на канавках специального назначения (рис. 10.38, 10.39, 10.40) позволяет правильно заточить режущий инструмент и точно обработать канавки при поперечной подаче резца.

Проточка канавок

Фрезерование призматических головок винтов, гаек («под ключ»), шпоночных канавок. Пример фрезеровки головки ступенчатого валика (см. рис. 10.36) двумя фрезами показан на рис. 10.41. После обточки (см. рис. 10.37, 10.38) валик закрепляют в приспособлении и одновременно фрезеруют две грани головки в размер 12 «под ключ».

Пример фрезеровки головки ступенчатого валика двумя фрезами показан

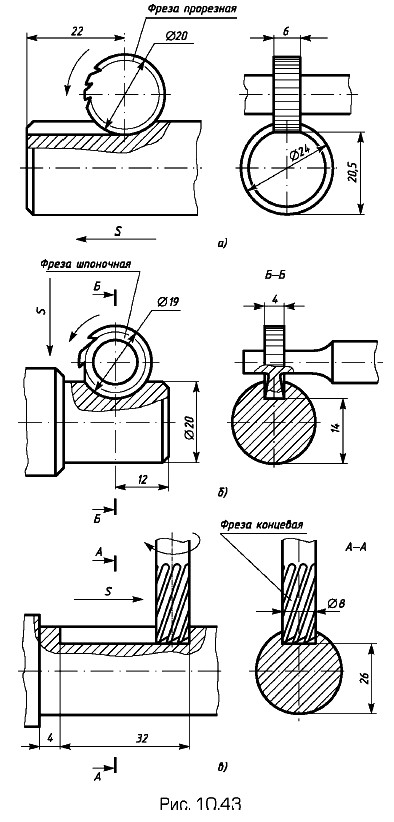

На рис. 10.42. изображен вал с тремя различными шпоночными канавками и необходимые размеры приведены на рис. 10.43, а, б, в. Длину полного профиля левой канавки определяет размер 22 мм. Диаметр фрезы (а) выбирают минимально возможным. Среднюю канавку со скругленными концами фрезеруют (в) концевой фрезой. Диаметр фрезы выбирают по ширине канавки. Правую канавку под сегментную шпонку фрезеруют (б) специальной шпоночной фрезой, диаметр и толщина которой определены размерами канавки (они соответствуют размерам шпонки).

Схемы фрезерования канавок и необходимые размеры

Проточка канавок

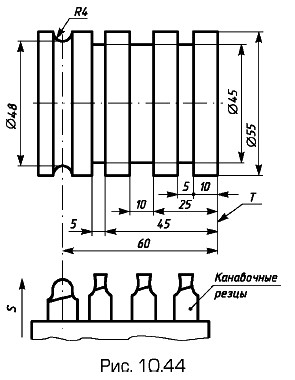

Очень часто в машиностроении встречаются детали (поршни, золотники и т.п.), на которых выполнено по несколько канавок. На рис. 10.44 показан золотник с тремя прямоугольными канавками и одной полукруглой. Эти канавки на токарном станке можно обработать набором резцов за одну операцию. На чертеже должны быть даны размеры (например, от технологической базы Т) для установки каждого из резцов в суппорте. При такой простановке можно наиболее точно установить положение каждого резца (и канавки) относительно торца Т. Для фиксирования положения полукруглой канавки указывают размер положения плоскости симметрии канавки; ширину канавки не указывают.

Золотник с тремя прямоугольными канавками и одной полукруглой
