Двоичное кодирование (окончание)

Двоичные символы (0, 1) здесь берутся в заданном алфавитном порядке и размещаются слева направо. Двоичные коды (цепочки символов) читаются сверху вниз. Все цепочки из двух двоичных символов (кодовые комбинации) позволяют представить четыре различных символа произвольного алфавита:

Цепочки из трёх двоичных символов получаются дополнением двузначных двоичных кодов справа символом 0 или 1. В итоге трёхзначных двоичных кодовых комбинаций получается 8 — вдвое больше, чем двузначных:

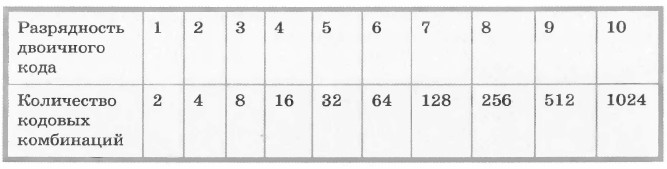

Соответственно, четырёхзначный двоичный код позволяет получить 16 кодовых комбинаций, пятизначный — 32, шестизначный — 64 и т. д.

Длину двоичной цепочки — количество символов в двоичном коде — называют разрядностью двоичного кода.

Обратите внимание, что 2 = 2¹, 4 = 2², 8 = 2³, 16 = 2⁴, 32 = 2⁵ и т. д.

Если количество кодовых комбинаций обозначить буквой N, а разрядность двоичного кода — буквой i, то выявленная закономерность в общем виде будет записана так:

N = 2ⁱ.

Задача. Вождь племени Мульти поручил своему министру разработать двоичный код и перевести в него всю важную информацию. Какой разрядности потребуется двоичный код, если алфавит, используемый племенем Мульти, содержит 16 символов? Выпишите все кодовые комбинации.

Решение. Так как алфавит племени Мульти состоит из 16 символов, то и кодовых комбинаций им нужно 16. В этом случае длина (разрядность) двоичного кода определяется из соотношения: 16 = 2ⁱ. Отсюда i = 4.

Чтобы выписать все кодовые комбинации из четырёх 0 и 1, воспользуемся схемой на рис. 1.8: 0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, 1001, 1010, 1011, 1100, 1101, 1110, 1111.

На сайте http://school-collection.edu.ru/ размещена виртуальная лаборатория «Цифровые весы». С её помощью вы можете самостоятельно открыть метод разностей — один из способов получения двоичного кода целых десятичных чисел.
