§ 3.2. Компьютерная графика

Растровая и векторная графика

В зависимости от способа создания графического изображения различают растровую, векторную и фрактальную графику.

Растровая графика

В растровой графике изображение формируется в виде растра — совокупности точек (пикселей), образующих строки и столбцы. Каждый пиксель может принимать любой цвет из палитры, содержащей миллионы цветов. Точность цветопередачи — основное достоинство растровых графических изображений. При сохранении растрового изображения в памяти компьютера сохраняется информация о цвете каждого входящего в него пикселя.

Качество растрового изображения возрастает с увеличением количества пикселей в изображении и количества цветов в палитре. При этом возрастает и информационный объём всего изображения. Большой информационный объём — один из основных недостатков растровых изображений.

Следующий недостаток растровых изображений связан с некоторыми трудностями при их масштабировании. Так, при уменьшении растрового изображения несколько соседних пикселей преобразуются в один, что ведёт к потере чёткости мелких деталей изображения. При увеличении растрового изображения в него добавляются новые пиксели, при этом соседние пиксели принимают одинаковый цвет и возникает ступенчатый эффект (рис. 3.7).

Растровые графические изображения редко создают вручную. Чаще всего их получают путём сканирования подготовленных художниками иллюстраций или фотографий; в последнее время для ввода растровых изображений в компьютер широко применяются цифровые фотокамеры.

Векторная графика

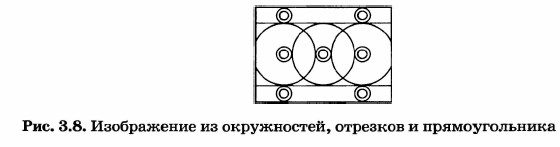

Многие графические изображения могут быть представлены в виде совокупности отрезков, окружностей, дуг, прямоугольников и других геометрических фигур. Например, изображение на рис. 3.8 состоит из окружностей, отрезков и прямоугольника.

Каждая из этих фигур может быть описана математически: отрезки и прямоугольники — координатами своих вершин, окружности — координатами центров и радиусами. Кроме того, можно задать толщину и цвет линий, цвет заполнения и другие свойства геометрических фигур. В векторной графике изображения формируются на основе таких наборов данных (векторов), описывающих графические объекты, и формул их построения. При сохранении векторного изображения в память компьютера заносится информация о простейших геометрических объектах, его составляющих.

Информационные объёмы векторных изображений значительно меньше информационных объёмов растровых изображений. Например, для изображения окружности средствами растровой графики нужна информация обо всех пикселях квадратной области, в которую вписана окружность; для изображения окружности средствами векторной графики требуются только координаты одной точки (центра) и радиус.

Ещё одно достоинство векторных изображений — возможность их масштабирования без потери качества (рис. 3.9). Это связано с тем, что при каждом преобразовании векторного объекта старое изображение удаляется, а вместо него по имеющимся формулам строится новое, но с учётом изменённых данных.

Вместе с тем, не всякое изображение можно представить как совокупность простых геометрических фигур. Такой способ представления хорош для чертежей, схем, деловой графики и в других случаях, где особое значение имеет сохранение чётких и ясных контуров изображений.

Фрактальная графика, как и векторная, основана на математических вычислениях. Но, в отличие от векторной графики, в памяти компьютера хранятся не описания геометрических фигур, составляющих изображение, а сама математическая формула (уравнение), по которой строится изображение. Фрактальные изображения разнообразны и причудливы (рис. 3.10).

Более полную информацию по этому вопросу вы сможете найти в Интернете (например, по адресу http://ru.wikipedia.org/wiki/Фpaктaл).
