Архитектура персонального компьютера

Современные персональные компьютеры различаются по своим размерам, конструкции, разновидностям используемых микросхем и модулей памяти, другим характеристикам. В то же время все они имеют единое функциональное устройство, единую архитектуру — основные узлы и способы взаимодействия между ними (рис. 2.7).

Архитектура — это наиболее общие принципы построения компьютера, отражающие программное управление работой и взаимодействием его основных функциональных узлов.

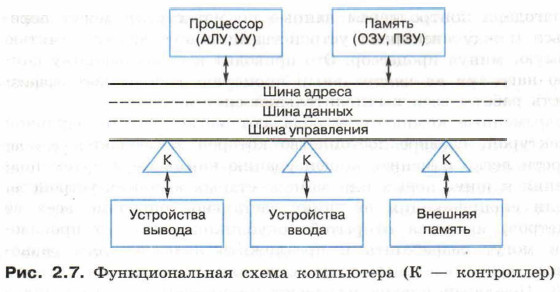

Функциональная схема компьютера

На рисунке 2.7 изображены хорошо известные вам узлы современного компьютера: процессор, внутренняя память, устройства ввода, устройства вывода и внешняя память.

Обмен данными между устройствами компьютера осуществляется с помощью магистрали.

Магистраль (шина) — устройство для обмена данными между устройствами компьютера.

Магистраль состоит из трёх линий связи:

шины адреса, используемой для указания физического адреса, к которому устройство может обратиться для проведения операции чтения или записи;
шины данных, предназначенной для передачи данных между узлами компьютера;
шины управления, по которой передаются сигналы, управляющие обменом информацией между устройствами и синхронизирующие этот обмен.

В компьютерах, имевших классическую фон-неймановскую архитектуру, процессор контролировал все процессы ввода/вывода. При этом быстродействующий процессор затрачивал много времени на ожидание результатов работы от значительно более медленных внешних устройств. Для повышения эффективности работы процессора были созданы специальные электронные схемы, предназначенные для обслуживания устройств ввода/вывода или внешней памяти.

Контроллер — это специальный микропроцессор, предназначенный для управления внешними устройствами: накопителями, мониторами, принтерами и т. д.

Благодаря контроллерам данные по магистрали могут передаваться между внешними устройствами и внутренней памятью напрямую, минуя процессор. Это приводит к существенному снижению нагрузки на центральный процессор и повышает эффективность работы всей вычислительной системы.

Современные компьютеры обладают магистрально-модульной архитектурой, главное достоинство которой заключается в возможности легко изменить конфигурацию компьютера путём подключения к шине новых или замены старых внешних устройств.

Если спецификация на шину (детальное описание всех её параметров) является открытой (опубликованной), то производители могут разработать и предложить пользователям разнообразные дополнительные устройства для компьютеров с такой шиной. Подобный подход называют принципом открытой архитектуры. Благодаря ему пользователь может собрать именно такую компьютерную систему, которая ему нужна.
