§ 10. Модели и моделирование

10.3. Списки, графы, деревья и таблицы

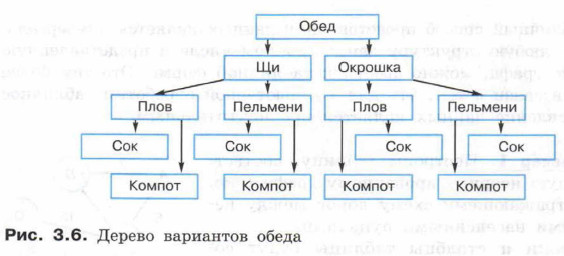

Пример 2. Обед в школьной столовой состоит из двух блюд и напитка. На первое можно выбрать щи или окрошку, на второе — плов или пельмени, на третье — сок или компот. Все возможные варианты представлены с помощью дерева на рисунке 3.6.

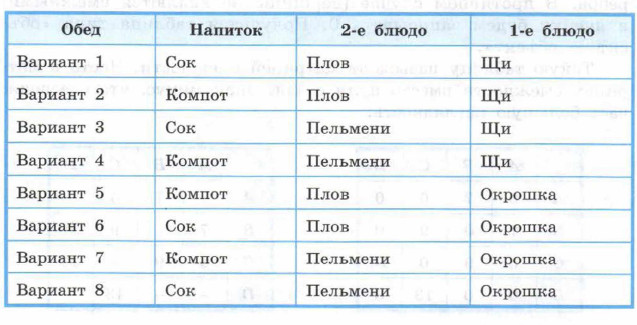

Для того чтобы представить эту же информацию в таблице, будем двигаться по дереву от листьев к корню, описывая все возможные варианты обеда.

Получилась таблица типа «объект-свойства»: объектами в ней являются варианты обеда, а свойствами — составляющие его блюда. При этом число граф в полученной таблице соответствует числу уровней в дереве.

При решении класса задач, связанного с нахождением кратчайшего пути в ориентированном графе, можно:

1) от исходного графа перейти к матрице смежности;

2) по матрице смежности построить дерево решений;

3) по дереву решений выбрать подходящий вариант.

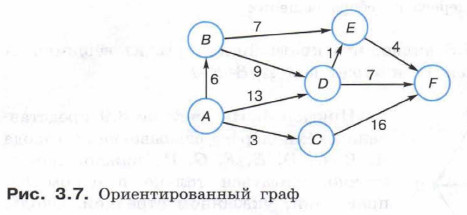

Пример 3. Найдём кратчайший путь от вершины А до вершины F в графе, приведённом на рисунке 3.7.

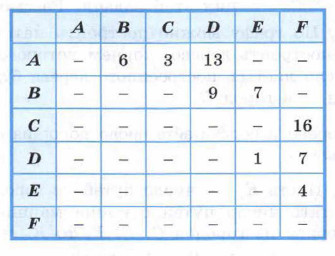

Составим матрицу смежности, соответствующую данному ориентированному графу:

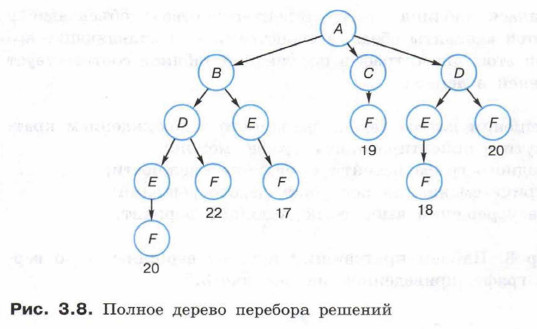

По матрице смежности построим полное дерево перебора решений — рисунок 3.8.

На рисунке 3.8 видно, что кратчайший путь из вершины А в вершину F равен 17 и имеет вид A-B-E-F.

Пример 4. На рисунке 3.9 представлена схема дорог, связывающих города А, В, С, D, Е, F, G. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько разных путей существует из города А в город G?

Существует несколько способов решения этой задачи. Рассмотрим их.

Вариант 1. По графу можно построить матрицу смежности, а на её основе построить дерево, корнем которого будет служить вершина А. Число листьев построенного дерева будет равно числу дорог из города А в город G.

Постройте дерево и подсчитайте число дорог из города А в город G самостоятельно.

Вариант 2. Пусть К_Х — число путей из города А в город X. Начнем считать число путей с конца маршрута. Так как в город G есть дороги из городов С, Е, F, то K_G = К_С + К_Е + K_F.

В свою очередь К_С = 1 + K_D = 1 + 1 = 2,

К_Е = К_В + К_С = 1 + 2 = 3, K_F = К_С = 2.

Таким образом, K_G = 2 + 3 + 2 = 7.

Вариант 3. Можно считать число путей с начала маршрута. При этом процесс подсчёта удобно изображать на самом графе — рисунок 3.10.

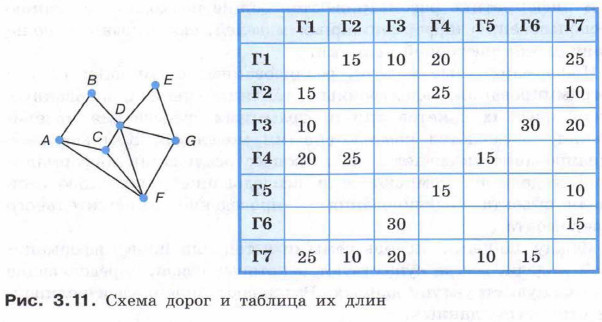

Пример 5. На рисунке 3.11 представлена схема дорог, связывающих населённые пункты А, В, С, D, Е, F, G. В таблице содержатся сведения о длинах этих дорог (в километрах). Схему и таблицу создавали независимо друг от друга, поэтому в них используются разные обозначения. Необходимо выяснить длину пути в километрах из пункта D в пункт F.

Рассмотрим имеющийся граф и выясним степень каждой вершины — число рёбер, соединяющих некоторую вершину с другими вершинами. Получим:

На основании имеющейся таблицы мы также можем сделать выводы о том, сколькими дорогами соединён тот или иной населённый пункт с другими населёнными пунктами:

Сопоставив полученную информацию, можем сказать, что через Г1 в таблице обозначен населённый пункт F, а через Г7 — D. Согласно таблице, расстояние между этими пунктами равно 25 км.
