§ 13. Схемы
Информационные модели на графах (окончание)Деревья

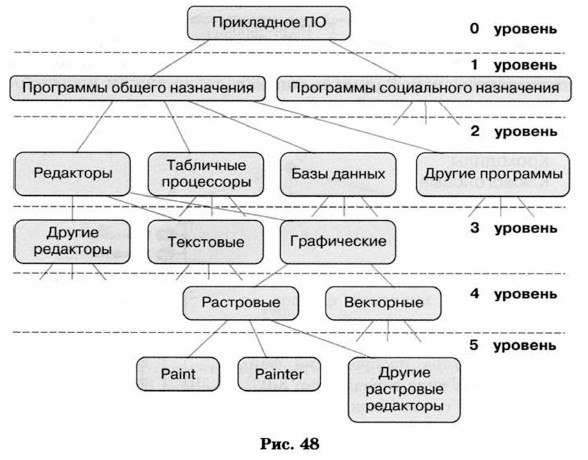

Например, иерархическую структуру имеет школа, потому что в ней установлены следующие отношения подчинённости: директор — заместители директора — учителя — ученики. Иерархическую структуру имеют системы, элементы которых связаны отношением «входит в состав». На рисунке 48 изображён граф иерархической системы, представляющий состав прикладного программного обеспечения (ПО) компьютера.

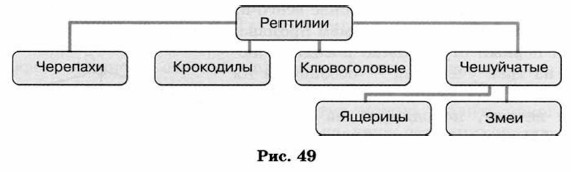

Граф иерархической системы называется деревом. Отличительной особенностью дерева является то, что между любыми двумя его вершинами существует единственный путь. Дерево не содержит циклов и петель. Обычно у дерева, представляющего иерархическую систему, выделяется одна главная вершина, которая называется корнем дерева. Каждая вершина дерева (кроме корня) имеет только одного предка — обозначенный ею объект входит в один класс верхнего уровня. Любая вершина дерева может порождать несколько потомков — вершин, соответствующих классам нижнего уровня. Такой принцип связи называется «один ко многим». Вершины, не имеющие порождённых вершин, называются листьями. Древовидными являются схемы отношений «является разновидностью», используемые для наглядного представления классификации объектов (рис. 49).

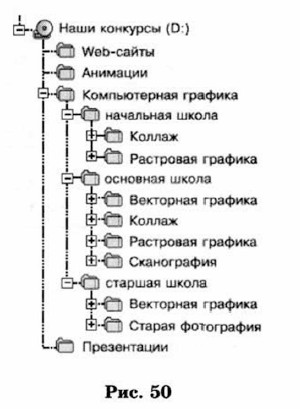

Иерархию легко изобразить «лесенкой» — в виде многоуровневого списка. Объекты одного уровня иерархии располагаются на одном уровне в списке. Чем ниже уровень иерархии, тем правее находится соответствующий уровень списка: Рептилии Черепахи Крокодилы Клювоголовые Чешуйчатые Ящерицы Змеи По иерархическому принципу организована система хранения файлов во внешней памяти компьютера. Операционная система позволяет получить на экране компьютера изображение файловой системы в виде дерева (рис. 50).
Родственные связи между членами семьи удобно изображать с помощью схемы, называемой генеалогическим или родословным деревом. Изображать генеалогическое дерево можно в любом направлении — это дело вкуса разработчика модели.
|
Иерархия — это расположение частей или элементов целого в порядке от высшего к низшему. Системы, элементы которых находятся в отношениях «является разновидностью», «входит в состав» и других отношениях подчинённости, называются иерархическими системами (системами с иерархической структурой).
|
|
