§ 16. Формы записи алгоритмов

Формы записи алгоритмов

Ключевые слова:

  • блок-схема
  • программа

Чтобы составить алгоритм, необходимо знать систему команд предполагаемого исполнителя, правила записи отдельных команд и всего алгоритма в целом.

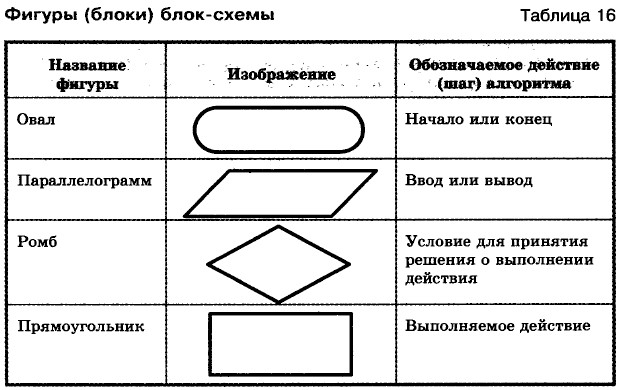

Последовательность шагов, которые выполняются человеком при решении некоторой задачи, удобно записывать в виде нумерованного списка (словесная форма), таблицы или изображать с помощью блок-схемы. В последнем случае для обозначения шагов алгоритма используются следующие геометрические фигуры (табл. 16).

    блок-схемы

Последовательность действий указывается с помощью стрелок, соединяющих фигуры, обозначающие шаги алгоритма.

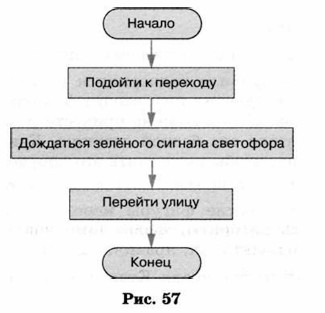

Вот так, например, с помощью блок-схемы можно представить алгоритм действий человека при переходе улицы (рис. 57).

    алгоритм действий человека при переходе улицы

Алгоритм, записанный на языке, понятном исполнителю, называется программой.

Алгоритм разрабатывается для решения некоторой задачи или класса задач. При этом:

    1) выделяются фигурирующие в задаче объекты, устанавливаются свойства объектов, отношения между объектами и возможные действия с объектами;
    2) определяются исходные данные и результат;
    3) определяется точная последовательность действий исполнителя, обеспечивающая переход от исходных данных к результату;
    4) последовательность действий описывается с помощью команд на языке, понятном исполнителю.
