Алгоритмы с ветвлениями

В жизни часто приходится принимать решение в зависимости от сложившейся обстановки. Если идёт дождь, мы берём зонт и надеваем плащ; если жарко, надеваем лёгкую одежду. Встречаются и более сложные условия выбора. В некоторых случаях от выбранного решения зависит дальнейшая судьба человека.

Логику принятия решения можно описать так:

ЕСЛИ <условие> ТО <действия 1> ИНАЧЕ <действия 2>

Пример:

ЕСЛИ хочешь быть здоров, ТО закаляйся, ИНАЧЕ валяйся весь день на диване.

В некоторых случаях <действия 2> могут отсутствовать:

ЕСЛИ <условие> ТО <действия 1>

Пример:

ЕСЛИ назвался груздем, ТО полезай в кузов.

Форма организации действий, при которой в зависимости от выполнения или невыполнения некоторого условия совершается либо одна, либо другая последовательность действий, называется ветвлением.

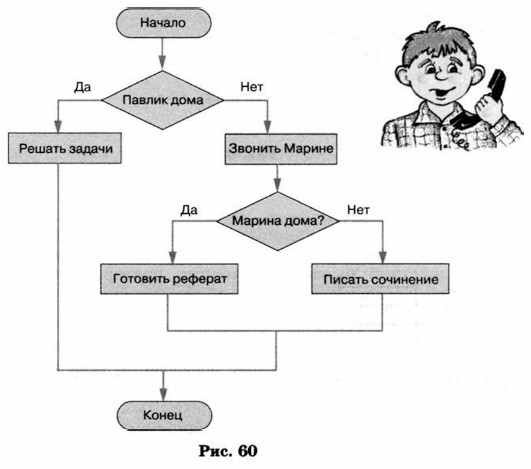

Изобразим в виде блок-схемы последовательность действий ученика 6 класса Мухина Васи, которую он представляет себе так: «Если Павлик дома, будем решать задачи по математике. В противном случае следует позвонить Марине и вместе готовить доклад по биологии. Если же Марины нет дома, то надо сесть за сочинение» (рис. 60).

рис. 60

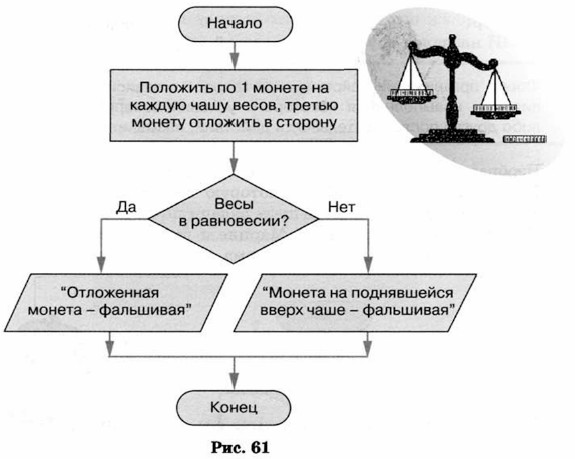

А вот так, с помощью блок-схемы можно очень наглядно представить рассуждения при решении следующей задачи (рис. 61).

Из трёх монет одинакового достоинства одна фальшивая (более лёгкая). Как её найти с помощью одного взвешивания на чашечных весах без гирь?

Рис. 61
