Пример алгоритма управления Чертёжником (окончание)

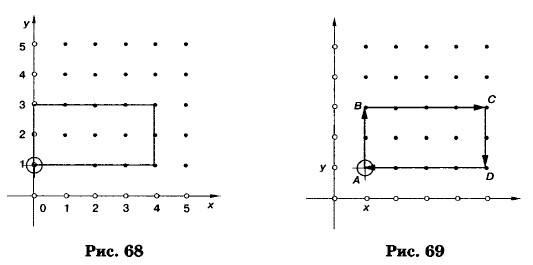

Этот алгоритм не будет решать поставленную задачу, если изменить координаты начальной точки (рис. 68). Изменение координат одной из вершин повлечёт за собой пересчет координат всех вершин прямоугольника. Причём это придется делать самому разработчику алгоритма.

Воспользуемся для рисования прямоугольника командой относительного смещения.

Пусть (х, у) — координаты вершины А прямоугольника ABCD (рис. 69).

Тогда координаты вершины В можно записать как (х, у + 2), вершины С — как (х + 4, у + 2), вершины D — как (х + 4, у) (см. рис. 69).

рис. 69

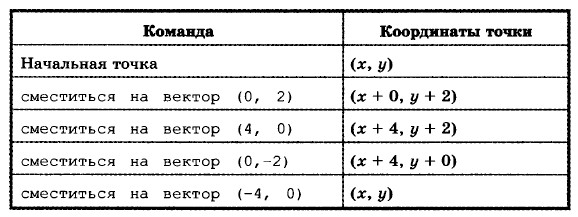

Чтобы изобразить отрезок АВ, воспользуемся командой сместиться на вектор (0, 2).

В результате Чертёжник сдвинет перо из точки с координатами (х, у) в точку с координатами (х + О, у + 2).

По команде сместиться на вектор (4, 0) перо окажется в точке (х + 4, у + 2). Чтобы из этой точки перейти в точку (х + 4, у + 0), следует выполнить команду сместиться на вектор (0, -2). По команде сместиться на вектор (-4, 0) перо Чертёжника прочертит отрезок к точке А:

Если в качестве вершины А зафиксировать точку с координатами (1, 1), то программа будет выглядеть так:

сместиться в точку (1, 1) опустить перо сместиться на вектор(0, 2) сместиться на вектор(4, 0) сместиться на вектор(0, -2) сместиться на вектор(-4, 0)

Для того чтобы нарисовать прямоугольник в другом месте координатной плоскости, например в точке с координатами (5, 5), достаточно изменить в этой программе только первую строку:

сместиться в точку (5, 5)

С помощью команды абсолютного смещения рисунок «привязывается» к строго определенным точкам координатной плоскости. Она используется чаще всего для установки начального положения пера Чертёжника.

Команды относительного смещения применяются для создания рисунков, у которых точное место не важно или которые нужно воспроизводить в разных местах.
