Вопросы и задания к § 18. Управление исполнителем Чертёжник

Самое главное

Исполнитель Чертёжник предназначен для построения рисунков на координатной плоскости.

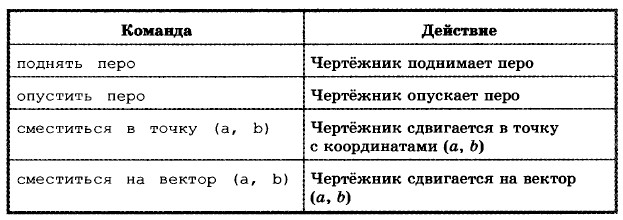

Система команд исполнителя:

Алгоритм, решающий некоторую подзадачу основной задачи, называется вспомогательным алгоритмом. Приказ на выполнение вспомогательного алгоритма записывается в основном алгоритме.

Если некоторую последовательность команд нужно выполнять несколько раз подряд, то можно использовать специальную конструкцию повторения — нц n раз.

Вопросы и задания

1. Охарактеризуйте исполнителя Чертёжник.

2. Составьте для Чертёжника алгоритм рисования прямоугольника со сторонами, параллельными осям координат, если известны координаты его двух вершин: (2, 1) и (7, 5).

3. Составьте алгоритм управления Чертёжником, в результате выполнения которого в произвольном месте координатной плоскости будет нарисован квадрат, длина стороны которого равна 2 единицам.

4. Составьте алгоритм управления Чертёжником, в результате выполнения которого в произвольном месте координатной плоскости будет нарисован прямоугольник, длины сторон которого равны 3 и 4 единицам.

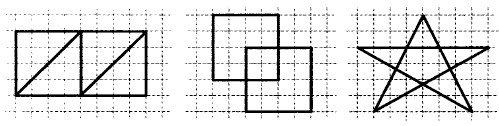

5. Составьте алгоритм рисования изображенных ниже фигур так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

6. Оформите вспомогательные алгоритмы для рисования букв «М», «И», «Р». Составьте алгоритмы рисования слов «МИР», «РИМ», «МИМ».

7. Разработайте вспомогательный алгоритм рисования домика. На его основе составьте основной алгоритм рисования улицы из пяти домиков.

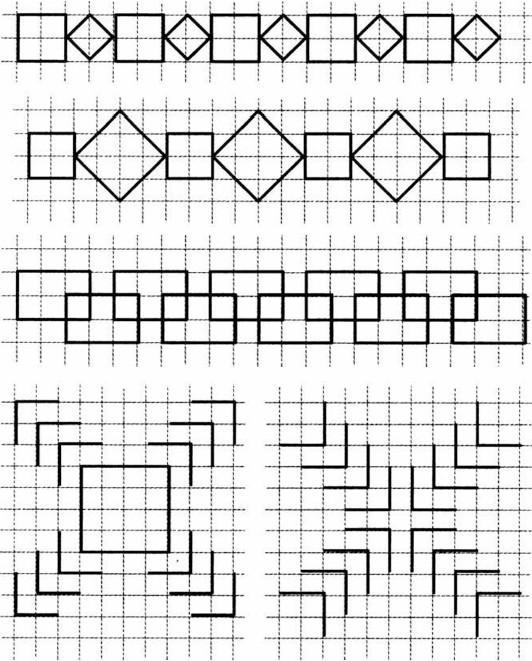

8. Составьте алгоритмы управления Чертёжником, после исполнения которых будут получены следующие рисунки:

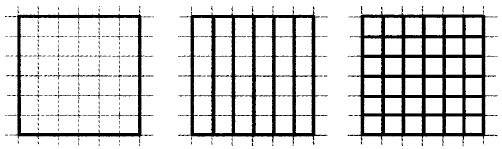

9. Составьте алгоритмы управления Чертёжником, после исполнения которых будут получены следующие рисунки:

10. Придумайте свои задачи для Чертёжника.

Компьютерный практикум

Работа 18 «Выполняем итоговый проект»
