Электрические явления

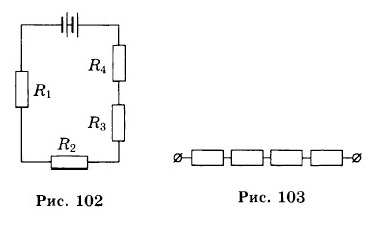

43. Последовательное соединение проводников1063. Нарисуйте схему последовательного соединения проводников. 1064. Можно ли включить в сеть напряжением 220 В две лампы, рассчитанные на напряжение 127 В? Если да, то каким способом это можно сделать? 1065. Мотор и освещение в трамвае питаются от одной трамвайной сети напряжением 500 В. При этом лампочки в трамвае рассчитаны на напряжение 36 В. Каким способом включают лампочки в трамвайную сеть? 1066. Два вольтметра, рассчитанные на измерение напряжения до 150 В каждый, соединили последовательно, чтобы измерять напряжения до 220 В. Правилен ли такой способ измерения? 1067. Подключенный параллельно сопротивлению 20 Ом вольтметр показывает напряжение 30 В. Какое он покажет напряжение, если в той же цепи заменить сопротивление 20 Ом на сопротивление 6 Ом? (Указание: если сила тока в обоих случаях одинакова, то напряжение на концах сопротивлений прямо пропорционально величине сопротивлений.) 1068. В цепь последовательно включены три сопротивления: 2 Ом, 4 Ом и б Ом. Каково эквивалентное сопротивление цепи? 1069. На рисунке 102 изображена цепь с сопротивлениями R1 = 1 Ом, R2 = 5 Ом, R3 = 4 м, R4 = 3 Ом. Каково общее сопротивление цепи? 1070. Одинаковые сопротивления, каждое из которых равно 4 Ом, соединяют последовательно (рис. 103). Определите общее сопротивление и силу тока, если напряжение на клеммах 12 В.

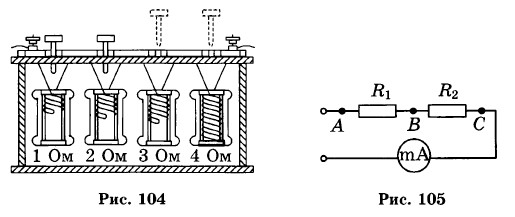

1071. Как с помощью магазина сопротивлений, изображенного на рисунке 104, получить сопротивления:
1072. Цепь образована двумя последовательно соединенными сопротивлениями R1 = 2 Ом и R2 = 4 Ом. Сила тока в цепи 0,3 А. Найдите напряжение на каждом из сопротивлений и общее напряжение. 1073. К сети напряжением 220 В последовательно подсоединены две лампы сопротивлением 220 Ом каждая. Найти силу тока в каждой лампе. 1074. На рисунке 105 изображена схема с двумя последовательно соединенными резисторами R1 = 8 кОм и R2 = 2 кОм. Сила тока в цепи равна 2 мА. Определите показания вольтметра, подключенного к точкам: а) А и С,
|
|
|
