Глава II. Движение и взаимодействие тел

Графическое изображение сил (окончание)

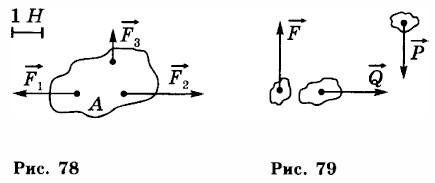

362. Пользуясь масштабом (рис. 78), определите модули сил, действующих на тело А.

363. Какая из сил, изображенных на рисунке 79, равна 2 Н (масштаб: 0,5 см — 1 Н)?

    Рис. 78

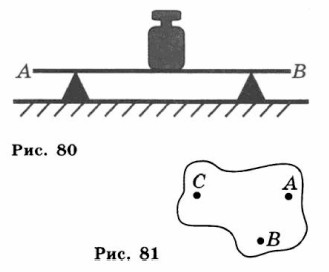

364. Изобразите графически силы, действующие на доску АВ (рис. 80). Обозначьте буквами точки их приложения.

365. Изобразите графически силы, приложенные к телу (рис. 81): в точке А силу 4 кН, действующую горизонтально слева направо; в точке В силу 5 кН, направленную вертикально вверх; в точке С силу 6 кН, направленную вертикально вниз (масштаб: 1 см — 2 кН).

    Рис. 82

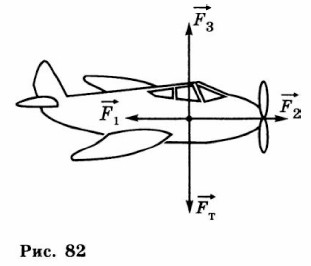

367. На рисунке 82 графически изображены силы, действующие на модель самолета. Сила тяжести равна 4 Н. Пользуясь линейкой, определите модули сил: a) 2 — силы тяги двигателя модели; б) 1 — силы сопротивления воздуха и в) 3 — подъемной силы.

    Рис. 82

368. На горизонтальном участке пути трактор развил силу тяги 8 кН. Сила сопротивления движению трактора равна 6 кН. Вес трактора 40 кН. Изобразите эти силы графически (масштаб: 0,5 см — 4000 Н).
