Блоки

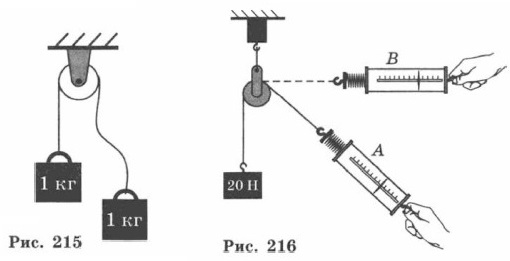

757. Отвечая у доски по теме «Неподвижные блоки», ученик сделал рисунок (рис. 215), где нужно было показать, что с помощью веревки и блока уравновешены два груза. Какую ошибку он допустил в рисунке?

758. Объясните, зачем пользуются неподвижным блоком, ведь выигрыша в силе он не дает. Где его удобно использовать?

Рис. 215

759. Каковы должны быть показания динамометров в положениях А и В (рис. 216)? (Груз не движется.)

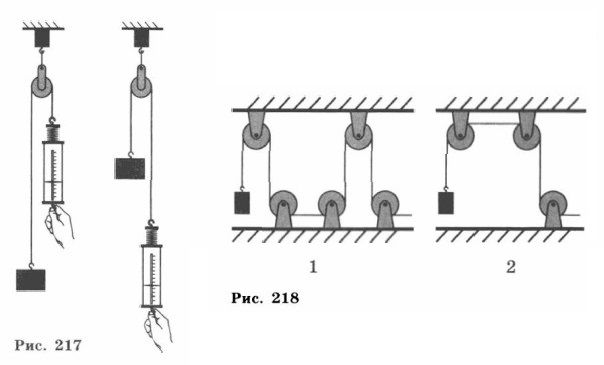

760. Через неподвижный блок перекинута цепь (рис. 217). В каком случае динамометр будет показывать меньшую силу при равномерном подъеме груза? Почему?

Рис. 217

761. В какой из систем неподвижных блоков (рис, 218) надо приложить большую силу для подъема одного и того же груза, если трение в каждом из блоков одинаковое?

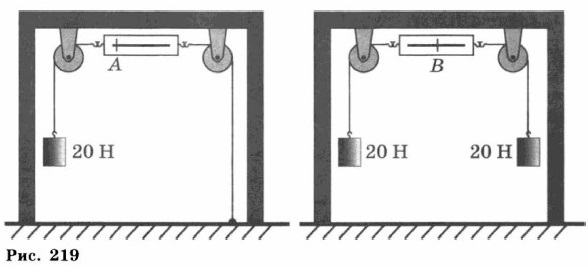

762°. На рисунке 219 динамометр А показывает силу 20 Н. Что должен показать динамометр В?

Рис. 219

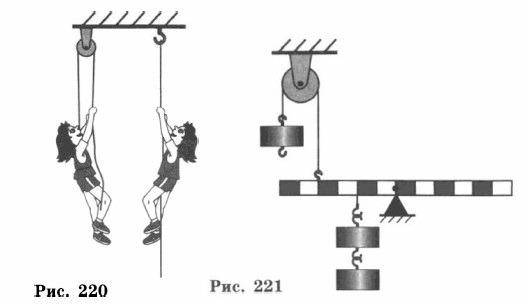

763. Как легче подниматься вверх: лезть по веревке или поднимать себя при помощи блока (рис. 220)?

Рис. 220

764°. Будет ли система, состоящая из рычага и блока (рис. 221), находиться в равновесии?
