III. Электрические явления (Часть 1)

Электрическая цепь и ее составные части (окончание)

6. Найдите среди приведенных условных обозначений то, которое соответствует батарее аккумуляторов.

7. Какие электроприборы включены в эту цепь?

а) Две электролампы и звонок.

б) Две электролампы и нагревательный элемент.

в) Электролампа, нагревательный элемент и звонок.

г) Два звонка и нагревательный элемент.

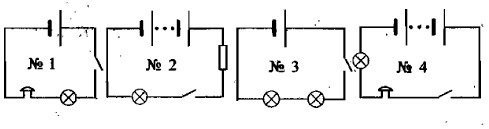

8. В электрическую цепь включены: звонок, лампа, ключ и источник тока — батарея пльванических элементов. Выберите из представленных схем электрических цепей ее схему.

а) № 1.

б) № 2.

в) № 3.

г) № 4.

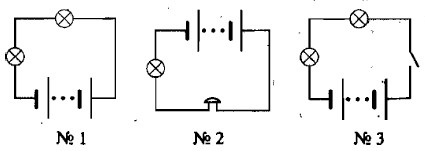

9. Какая из электрических цепей, схемы которых показаны на рисунке, работать в изображенный момент не будет?

а) № 1.

б) № 2.

в) № 3.
