Электрические явления. Часть 2

Вольтметр. Измерение напряжения

1. Какой прибор предназначен для измерения электрическою напряжения?

а) Электрометр.

б) Гальванометр.

в) Амперметр.

г) Вольтметр.

2. Какое из этих условных обозначений принято для изображения вольтметра?

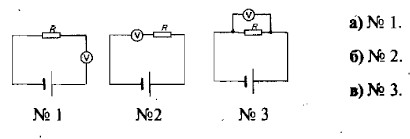

З. На какой схеме вольтметр, которым нужно измерить напряжение на проводнике R, включен правильно?

4. Какова цена деления шкалы вольтметра, показанной на схеме? Чему равно напряжение на лампе?

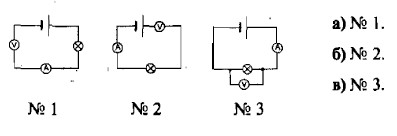

5. Какая из этих схем включения приборов правильна?
