Параллельное соединение проводников

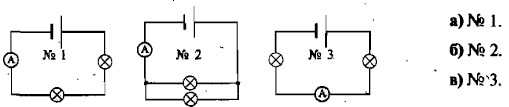

1. Какая схема из представленных на рисунке показывает параллельное соединение электроламп?

параллельное соединение электроламп

2. Каково соотношение напряжений на концах проводников, соединенных параллельно?

а) Напряжение на проводнике тем больше, чем больше его сопротивление.

б) Напряжения на всех проводниках одинаковы.

в) Напряжения на проводниках тем меньше, чем больше сопротивления.

3. Каково соотношение сил токов в общей цепи и в параллельно соединенных проводниках?

а) Все силы токов одинаковы (I = I₁ = I₂),

б) В параллельно соединенных проводниках силы токов одинаковы и меньше силы тока в общей цепи.

в) Сумма сил токов в параллельно соединенных проводниках равна силе тока в неразветвленной части цепи.

4. В цепь включены параллельно резисторы сопротивлением 5, 10, 15 и 20 Ом. Больше какого из этих значений сопротивление разветвленного участка цепи не может быть?

а) 20 Ом.

б) 15 Ом.

в) 10 Ом.

г) 5 Ом.

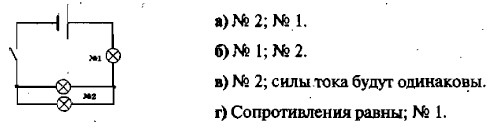

5. Цепь имеет смешанное соединение электроприборов: через ключ к источнику тока присоединена лампа, а к ней — две такие же лампы, соединенные между собой параллельно. Какой из участков цепи — с одной лампой (№ 1) или двумя (№ 2) имеет меньшее сопротивление? В каком из них сила тока будет больше?

В каком сила тока будет больше?
