Глава 4. Магнитное поле токов

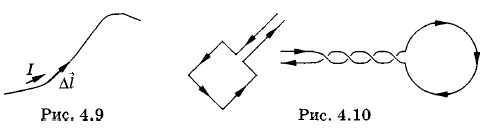

Магнитное поле токовЗамкнутый контур с током в магнитном полеС помощью каких приспособлений можно изучать свойства магнитного поля и характеризовать поле количественно? Для исследования электрического поля наиболее удобен небольшой по значению точечный заряд. Большой заряд брать нельзя, так как он вызвал бы перераспределение зарядов на других телах и тем исказил бы поле. Нельзя использовать и заряженное тело больших геометрических размеров, так как в этом случае можно найти лишь среднее значение напряженности поля в пространстве, занятом зарядом. Для исследования магнитного поля мы тоже должны были бы взять очень малый элемент тока, т. е. малый отрезок тонкого проводника с током (рис. 4.9). Однако ток в отрезке не может существовать, потому что любая цепь, по которой течет постоянный ток, должна быть замкнута. Поэтому элемент тока создать нельзя и, следовательно, невозможно исследовать с его помощью магнитное поле. Для изучения свойств магнитного поля можно взять замкнутый контур с током и измерять суммарное действие поля на весь этот контур. Но поле неодинаково в различных точках пространства. Поэтому если контур большой, то его отдельные части испытывают различные действия со стороны поля и суммарное действие даст лишь среднюю характеристику поля в большой области. Для исследования магнитного поля лучше всего взять контур малых (по сравнению с расстояниями, на которых магнитное поле заметно изменяется) размеров. Например, можно взять маленькую плоскую проволочную рамку произвольной формы (рис. 4.10). Подводящие ток проводники нужно расположить близко друг к другу или сплести вместе. Так как по этим проводникам течет равный ток в противоположных направлениях, то на них в магнитном поле не будут действовать силы и сами они не окажут магнитного действия на другие проводники с током.

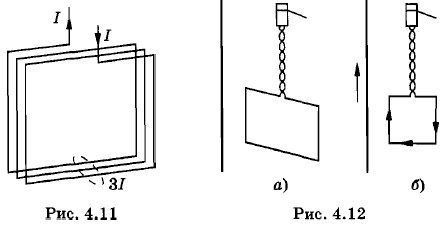

Количество витков рамки может быть любым. Если, например, взять рамку из трех витков, то в каждой стороне рамки параллельно друг другу на близком расстоянии будут идти три тока (рис. 4.11), которые можно рассматривать как один ток, в три раза более сильный. Выяснить характер действия магнитного поля на контур с током можно с помощью следующего опыта. Подвесим на тонких гибких проводниках, сплетенных вместе, маленькую плоскую рамку, состоящую из нескольких витков проволоки. На расстоянии, значительно большем размеров рамки, вертикально расположим провод* (рис. 4.12, а). При пропускании электрического тока через провод и рамку рамка поворачивается и располагается так, что провод оказывается в плоскости рамки (рис. 4.12, б). При изменении направления тока в проводе рамка повернется на 180°. * Можно полагать, что при этом условии магнитное поле не меняется заметно в пределах поверхности, ограниченной рамкой.
Это значит, что магнитное поле оказывает на рамку с током ориентирующее действие. Ориентирующее действие магнитного поля можно наблюдать и на другом опыте. Если мы подвесим на гибких проводах рамку с током между полюсами магнита, то рамка будет поворачиваться до тех пор, пока ее плоскость не установится перпендикулярно к линии, соединяющей полюса магнита (рис. 4.13). Результирующая сила, действующая на рамку с током в магнитном поле, равна нулю, если магнитное поле одинаково во всех точках пространства, где расположена рамка (однородное поле). В однородном магнитном поле на рамку действует лишь момент сил, который поворачивает рамку, располагая ее определенным образом по отношению к току или магниту, создающему магнитное поле. Поведение пробного заряда в электрическом поле отличается от поведения рамки с током в магнитном поле. На пробный заряд в электрическом поле действуют силы, направленные по касательной к линиям напряженности.
|
|
|
