Пример расчёта КПД цикла

Вычисление КПД для циклов реальных тепловых двигателей требует использования высшей математики. Мы рассмотрим упрощённый циклический процесс а — b — с — d — а, происходящий с идеальным одноатомным газом (рис. 43.5).

Рис. 43.5

Прежде чем начинать расчёты, проведём качественное рассмотрение.

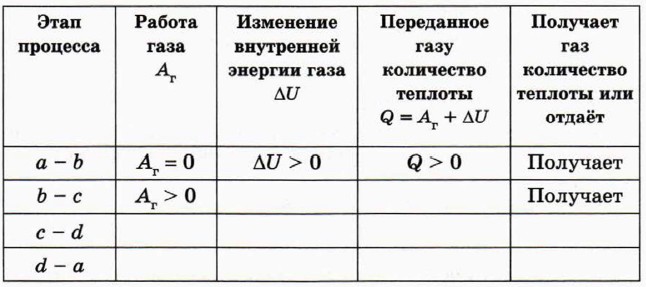

4. В следующей таблице приведены качественные характеристики некоторых этапов указанного циклического процесса. Перенесите таблицу в тетрадь и объясните содержание заполненных ячеек таблицы. Заполните остальные ячейки.

Рис. 43.6

Итак, мы видим, что газ получает от нагревателя некоторое количество теплоты только на этапах а — b и b — с.

Напомним теперь, что коэффициент полезного действия равен отношению полезной работы А_пол к полученному от нагревателя количеству теплоты Q. Мы установили, что это количество теплоты газ получил в процессе а — b — с.

Согласно первому закону термодинамики:

Q = A_r + ΔU, (6)

где А_r и ΔU — работа газа и изменение его внутренней энергии в процессе а — b — с.
