Дополнительные вопросы и задания к § 58. Работа и мощность тока

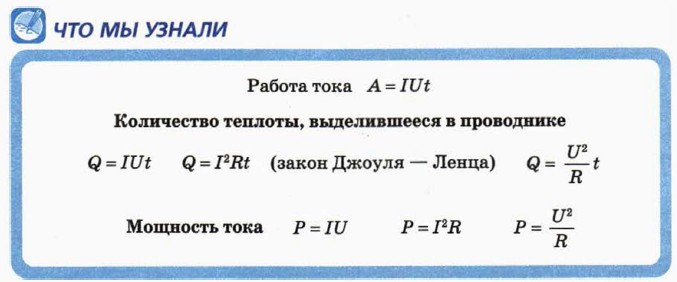

Что мы узнали

Дополнительные вопросы и задания

14. На рисунке 58.4 изображена электрическая схема участка цепи, состоящего из четырёх одинаковых резисторов. Напряжение на всём участке цепи постоянно. Примите, что зависимостью сопротивления резистора от температуры можно пренебречь.

Рис. 58.4

а) На каком резисторе напряжение самое большое? самое маленькое?

б) В каком резисторе сила тока самая большая? самая маленькая?

в) В каком резисторе выделяется самое большое количество теплоты? самое маленькое количество теплоты?

г) Как изменится количество теплоты, выделяемое в каждом из резисторов 2, 3, 4, если резистор 1 замкнуть накоротко (то есть заменить проводником с очень малым сопротивлением)?

д) Как изменится количество теплоты, выделяемое в каждом из резисторов 2, 3, 4, если отсоединить провод от резистора 1 (то есть заменить этот резистор проводником с очень большим сопротивлением)?
