Полупроводниковый диод (окончание)

Устройство с односторонней проводимостью, обусловленной n-р-переходом, называют полупроводниковым диодом¹. На рисунке 60.9 приведена вольтамперная характеристика полупроводникового диода.

¹ От греческих слов «ди» — два и «од» — путь.

Рис. 60.9

Мы видим, что при обратном подключении (пунктирная линия) сила тока намного меньше, чем при прямом.

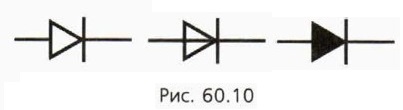

На электрических схемах диод обозначают одним из способов, показанных на рисунке 60.10. Упирающаяся в отрезок стрелка показывает направление тока через диод при прямом подключении.

Рис. 60.10

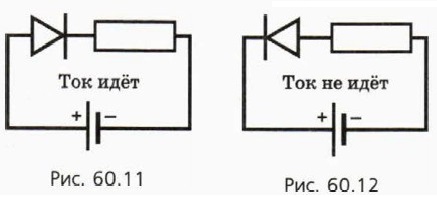

На рисунке 60.11 показана простейшая электрическая схема с прямым подключением диода, а на рисунке 60.12 — с обратным.

Рис. 60.11

3. На рисунке 60.13 изображена схема электрической цепи с двумя диодами. К точкам А и В подключают полюса источника тока с ЭДС, равной 12 В, и внутренним сопротивлением 2 Ом. Сопротивления резисторов R₁ = 2 Ом, R₂ = 4 Ом.

Рис. 60.12

а) Через какой резистор пойдёт ток, если к точке А подключить: отрицательный полюс источника тока? положительный?

б) Чему будет равно сопротивление всей цепи при одном и другом способе подключения?

в) Чему будет равна сила тока и мощность тока в резисторе при одном и другом способе подключения?
