Глава 16. Электрический ток в различных средах

§ 111. Электрический ток через контакт полупроводников с разным типом проводимости. Транзисторы (окончание)

Применение транзисторов

Первая интегральная схема поступила в продажу в 1964 г. Она содержала шесть элементов — четыре транзистора и два резистора. Современные микросхемы содержат миллионы транзисторов.

Компьютеры, составленные из микросхем и микропроцессоров, фактически изменили окружающий человека мир. В настоящее время не существует ни одной области человеческой деятельности, где компьютеры не служили бы активными помощниками человека. Например, в космических исследованиях или высокотехнологичных производствах работают микропроцессоры, уровень организации которых соответствует искусственному интеллекту.

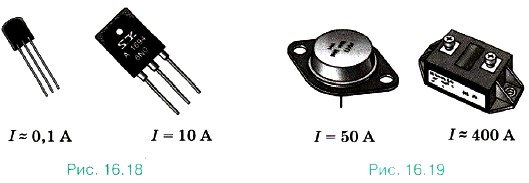

Транзисторы (рис. 16.18, 16.19) получили чрезвычайно широкое распространение в современной технике. Они заменили электронные лампы в электрических цепях научной, промышленной и бытовой аппаратуры. Портативные радиоприёмники, в которых используются такие приборы, в обиходе называются транзисторами. Преимуществом транзисторов (так же как и полупроводниковых диодов) по сравнению с электронными лампами является прежде всего отсутствие накалённого катода, потребляющего значительную мощность и требующего времени для его разогрева. Кроме того, эти приборы в десягки и сотни раз меньше по размерам и массе, чем электронные лампы.

Ключевые слова для поиска информации по теме параграфа. Полупроводниковый диод. Транзистор

Вопросы к параграфу

1. Что происходит в контакте двух проводников n- и р-типов?

2. Что такое запирающий слой?

3. Какой переход называют прямым?

4. Для чего служит полупроводниковый диод?

5. Почему база транзистора должна быть узкой?

6. Как надо включать в цепь транзистор, у которого база является полупроводником p-типа, а эмиттер и коллектор — полупроводниками n-типа?

7. Почему сила тока в коллекторе почти равна силе тока в эмиттере?

Образцы заданий ЕГЭ Выберите фамилию нашего соотечественника, получившего Нобелевскую премию за исследование полупроводников, использующихся в лазерах, средствах мобильной связи.

1) Басов       2) Прохоров       3) Гинзбург       4) Алфёров

А2. Идеальный р—n-переход присоединён через металлические контакты к источнику тока так, что к р-полупроводнику присоединена отрицательная клемма источника. Если током неосновных носителей зарядов пренебречь, то ток

1) в p-области перехода обеспечивается в основном движением дырок, в n-области — электронов

2) в p-области перехода обеспечивается в основном движением электронов, в n-области — дырок

3) в p-области и n-области перехода обеспечивается в равной степени движением дырок и электронов

4) в p-области и n-области перехода не идёт

C3. Чему примерно равна концентрация носителей заряда в полупроводнике p-типа, если он получен добавлением трёхвалентного металла в германий (число атомов примеси составляет 0,01% от числа атомов германия в кристалле). Собственной проводимостью германия можно пренебречь, плотность его считайте равной 5400 кг/м3. Молярная масса германия 0,0725 кг/моль.

C4. В цепи, изображённой на рисунке, сопротивление диодов в прямом направлении пренебрежимо мало, а в обратном многократно превышает сопротивление резисторов. При подключении к точке А положительного полюса, а к точке В отрицательного полюса батареи с ЭДС 12 В и пренебрежимо малым внутренним сопротивлением потребляемая мощность равна 7,2 Вт. При изменении полярности подключения батареи потребляемая мощность оказалась равной 14,4 Вт.

Укажите условия прохождения тока через диоды и резисторы в обоих случаях и определите сопротивление резисторов в этой цепи.
