Глава 16. Электрический ток в различных средах
§ 111. Электрический ток через контакт полупроводников с разным типом проводимости. ТранзисторыКакие носители тока в полупроводнике являются основными, а какие — неосновными? Чем отличается примесная проводимость от собственной проводимости? Наиболее интересные явления происходят при контакте полупроводников n- и p-типов. Эти явления используются в большинстве полупроводниковых приборов. р—n-ПереходРассмотрим, что будет происходить, если привести в контакт два одинаковых полупроводника, но с разным типом проводимости: слева полупроводник n-типа, а справа полупроводник р-типа (рис. 16.10).
Электроны на рисунке изображены голубыми кружочками, дырки — серыми. В левой части много свободных электронов, а в правой их концентрация очень мала. В правой части, наоборот, много дырок, т. е. вакантных мест для электронов. Как только полупроводники приводят в контакт, начинается диффузия электронов из области с проводимостью n-типа в область с проводимостью p-типа и соответственно переход дырок в обратном направлении. Перешедшие в полупроводник p-типа электроны занимают свободные места, происходит процесс рекомбинации электронов и дырок, а попавшие в полупроводник n-типа дырки также исчезают благодаря электронам, занимающим вакантное место. Таким образом, вблизи границы раздела полупроводников с разным типом проводимости возникает слой, обеднённый носителями тока (его называют контактным слоем). Этот слой фактически представляет собой диэлектрик, его сопротивление очень велико. При этом полупроводник n-типа заряжается положительно, а полупроводник р-типа — отрицательно. В зоне контакта возникает стационарное электрическое поле напряжённостью
Суммарное сопротивление приведённых в контакт полупроводников складывается из сопротивления полупроводника л-типа, р—n-перехода и полупроводника p-типа: R = Rn + Rpn + Rр. Так как сопротивления областей с n- и p-типами проводимости малы (там много носителей заряда — электронов и дырок), то суммарное сопротивление определяется в основном сопротивлением р—n-перехода: R ≈ Rpn. Включим полупроводник с р—n-переходом в электрическую цепь так, чтобы потенциал полупроводника p-типа был положительным, а n-типа — отрицательным (рис. 16.11). В этом случае напряжённость внешнего поля будет направлена в сторону, противоположную напряжённости контактного слоя.
Модуль суммарной напряжённости E = Eк - Eвнеш. Так как поле, удерживающее носители тока, ослабевает, то у электронов уже достаточно энергии, чтобы его преодолеть.

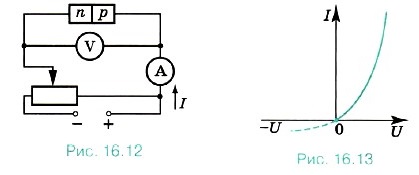

Отметим, что электрический ток идёт во всей цепи: от положительного контакта через область p-типа к р—n-переходу, затем через область n-типа к отрицательному контакту (рис. 16.12). Проводимость всего образца велика, а сопротивление мало. Чем больше подаваемое на контакт напряжение, тем больше сила тока.
Зависимость силы тока от разности потенциалов — вольт-амперная характеристика прямого перехода — изображена на рисунке (16.13) сплошной линией. Отметим, что изменение подаваемого напряжения приводит к резкому увеличению силы тока. Так, увеличение напряжения на 0,25 В может привести к увеличению силы тока в 20 000 раз. При прямом переходе сопротивление запирающего слоя мало, и оно также зависит от подаваемого напряжения, с увеличением которого сопротивление уменьшается. Изменим теперь полярность подключения батареи. В этом случае напряжённости внешнего и контактного полей направлены в одну сторону (рис. 16.14) и модуль суммарной напряжённости E = Eк - Eвнеш. Внешнее поле оттягивает электроны и дырки от контактного слоя, в результате чего он расширяется. В связи с этим у электронов уже не хватает энергии для того, чтобы преодолеть этот слой. Теперь переход через контакт осуществляется неосновными носителями, число которых мало.
Вольт-амперная характеристика обратного перехода изображена на рисунке 16.13 штриховой линией. р—n-Переход по отношению к току оказывается несимметричным: в прямом направлении сопротивление перехода значительно меньше, чем в обратном. Таким образом, р—n-переход можно использовать для выпрямления электрического тока.
|
|
|
