Главная >> Физика 10 класс. Мякишев

Глава 14. Электростатика

§ 95. Связь между напряжённостью электростатического поля и разностью потенциалов. Эквипотенциальные поверхности (окончание)

Эквипотенциальные поверхности

При перемещении заряда под углом 90° к силовым линиям электрическое поле не совершает работу, так как электростатическая сила перпендикулярна перемещению. Значит, если провести поверхность, перпендикулярную в каждой её точке силовым линиям, то при перемещении заряда вдоль этой поверхности работа не совершается. А это означает, что все точки поверхности, перпендикулярной силовым линиям, имеют один и тот же потенциал.

Запомни Поверхности равного потенциала называют эквипотенциальными.

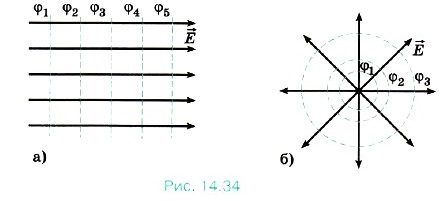

Эквипотенциальные поверхности однородного поля представляют собой плоскости (рис. 14.34, а), а поля точечного заряда — концентрические сферы (рис. 14.34, б).

Эквипотенциальные поверхности качественно характеризуют распределение поля в пространстве подобно тому, как линии уровня отражают рельеф поверхности на географических картах. Вектор напряжённости перпендикулярен эквипотенциальным поверхностям и направлен в сторону уменьшения потенциала.

Эквипотенциальные поверхности строятся обычно так, что разность потенциалов между двумя соседними поверхностями постоянна. Поэтому согласно формуле (14.21) расстояния между соседними эквипотенциальными поверхностями увеличиваются по мере удаления от точечного заряда, так как напряжённость поля уменьшается.

Эквипотенциальные поверхности однородного поля расположены на равных расстояниях друг от друга.

Важно Эквипотенциальной является поверхность любого проводника в электростатическом поле. Ведь силовые линии перпендикулярны поверхности проводника. Причём не только поверхность, но и все точки внутри проводника имеют один и тот же потенциал. Напряжённость поля внутри проводника равна нулю, значит, равна нулю и разность потенциалов между любыми точками проводника.

Ключевые слова для поиска информации по теме параграфа. Эквипотенциальные поверхности. Единицы напряжённости

Вопросы к параграфу

1. Чему равна разность потенциалов между двумя точками заряженного проводника?

2. Как связана разность потенциалов с напряжённостью электрического поля?

3. Потенциал электростатического поля возрастает в направлении снизу вверх. Куда направлен вектор напряжённости поля?

4. Как строятся эквипотенциальные поверхности?

5. Как по картине эквипотенциальных поверхностей поля можно судить о значении напряжённости в различных его точках?
