Жидкие кристаллы

Холестерические* жидкие кристаллы

* Название холестерические кристаллы получили из-за того, что их молекулярное строение характерно для большого числа соединений, содержащих холестерин.

Эти жидкие кристаллы занимают промежуточное положение между нематическими и смектическими жидкими кристаллами.

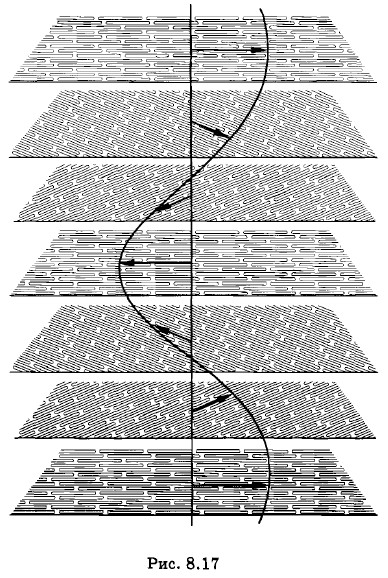

Молекулы холестерических жидких кристаллов располагаются в слоях, как и молекулы смектических жидких кристаллов. Но в каждом слое центры молекул расположены беспорядочно, как у нематиков. Оси молекул параллельны плоскостям слоев (рис. 8.17; направления осей показаны стрелками). Из-за специфической формы молекул направление осей молекул в каждом слое незначительно повернуто относительно направления осей предшествующего слоя. В результате направления осей при перемещении от слоя к слою описывают спираль и примерно через 300 слоев картина расположения осей молекул повторяется.

Молекулы холестерических жидких кристаллов

Существенно, что с изменением температуры углы, характеризующие повороты осей молекул от слоя к слою, изменяются. Это приводит к изменению условий отражения света от кристалла. В результате окраска кристалла при отражении белого света от холестерического кристалла зависит от температуры. При фиксированной температуре данное вещество имеет определенный цвет.

Применение жидких кристаллов

Зависимость цвета холестерических жидких кристаллов от температуры используется в медицине. С их помощью можно непосредственно наблюдать распределение температуры по поверхности человеческого тела. Это важно для выявления скрытых под кожей очагов воспалительных процессов. Для исследования изготовляют тонкую полимерную пленку с микроскопическими полостями, заполненными холестериком. Наложение этой пленки на поверхность тела дает цветное изображение распределения температуры. Комнатные термометры на жидких кристаллах содержат слои в форме цифр различных холестериков, каждый из которых устойчив в достаточно узком интервале температур. Высвечивается цифра, соответствующая комнатной температуре.

жидкие кристаллы

Наиболее широкое применение жидкие кристаллы получили в буквенно-цифровых индикаторах электронных часов, микрокалькуляторов и т. д. Нужная цифра или буква воспроизводится с помощью комбинации небольших ячеек, выполненных в виде полосок (рис. 8.18). Каждая ячейка заполнена жидким кристаллом и имеет два электрода, на которые можно подавать напряжение. Электрическое поле меняет направление осей молекул, а это в свою очередь изменяет отражающие свойства ячейки. Индикатор работает только при освещении светом от внешнего источника. Индикаторы на жидких кристаллах можно делать чрезвычайно миниатюрными, и они потребляют мало энергии.

В настоящее время жидкие кристаллы начинают применять в различного рода управляемых экранах, оптических затворах и для изготовления плоских телевизионных экранов.

Молекулы жидких кристаллов имеют удлиненную форму и располагаются так, что оси молекул параллельны либо во всем кристалле, либо в определенных его слоях. Широко применяются оптические свойства жидких кристаллов.
