Определение показателя преломления стекла

Цель работы: определить показатель преломления стекла, из которого изготовлена плоскопараллельная пластинка.

Оборудование: плоскопараллельная пластинка, булавки, линейка, транспортир.

Описание работы

Анализируя ход луча света сквозь плоскопараллельную пластинку, можно с помощью геометрических построений определить показатель преломления стекла, из которого она изготовлена.

Ход работы

1. Положите на стол лист картона, а на него — стеклянную пластинку.

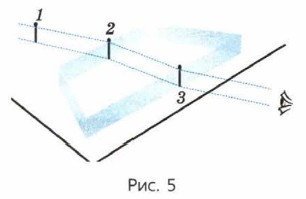

2. Воткните в картон по одну сторону пластинки две булавки 1 и 2 так, чтобы булавка 2 касалась грани пластинки (рис. 5). Булавки будут отмечать направление падающего луча.

Рис. 5

3. Глядя сквозь пластинку на первые две булавки, воткните третью так, чтобы она закрывала первые две: тогда все три булавки будут находиться на одном луче. При этом булавка 3 должна касаться пластины.

4. Уберите булавки, обведите пластину карандашом и в местах проколов листа картона булавками поставьте точки.

5. Начертите падающий луч 1—2, преломлённый луч 2—3, а также перпендикуляр к границе пластинки (рис. 6).

Рис. 6

7. Измерив АС и BD, вычислите показатель преломления стекла. Для этого воспользуйтесь определением показателя преломления:

Поскольку

8. Повторите опыт и расчёты, изменив угол падения а.

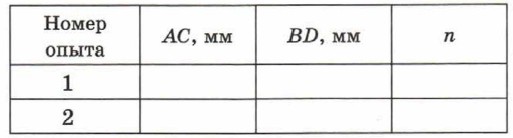

9. Результаты измерений и вычислений запишите в таблицу, заголовок которой приведён ниже.

10. Запишите выводы из эксперимента.
