§ 6. Закон электромагнитной индукции

Причины возникновения индукционного тока (окончание)

Так как линии напряжённости вихревого электрического поля замкнуты, работа сил этого поля по перемещению заряда вдоль замкнутого контура может быть отлична от нуля2. Поэтому они могут играть роль сторонних сил.

    2 Напомним, что работа сил электростатического поля по перемещению заряда по замкнутому контуру всегда равна нулю, вследствие чего силы, действующие на заряды со стороны электростатического поля, не могут играть роль сторонних сил в источнике тока.

Например, в кольце, изображённом на рисунке 6.3, сторонние силы распределены по всему кольцу, вследствие чего любая часть кольца является источником тока.

Итак, индукционный ток в неподвижном контуре, находящемся в переменном магнитном поле, обусловлен действием на свободные заряды вихревого электрического поля, порождённого переменным магнитным полем.

Может возникнуть вопрос: а существует ли вихревое электрическое поле в области пространства, где переменное магнитное поле есть, но замкнутого проводящего контура нет?

Ответ: вихревое электрическое поле существует всюду, где есть переменное магнитное поле, — независимо от того, есть в этом месте замкнутый проводящий контур или нет.

Если такой контур есть, то вихревое электрическое поле вызывает в нём индукционный ток.

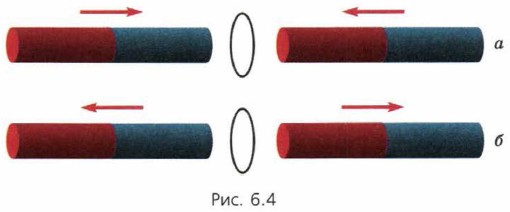

5. Два магнита движутся так, как показано на рисунках 6.4, а, б. Вследствие изменения со временем магнитного поля в пространстве между полюсами магнитов возникает вихревое электрическое поле, форма линий напряжённости которого показана на рисунках. Как направлены линии напряжённости вихревого электрического поля, если смотреть на них со стороны северного полюса: по часовой стрелке или против?

    Рис. 6.4

Подсказка. Представьте себе, что на месте изображённой на рисунках окружности находится проводящее кольцо, и воспользуйтесь правилом Ленца для определения направления индукционного тока в этом кольце.
